Artikelsammanfattning: A transformatorsäkringär en kompakt men kritisk skyddsanordning utformad för att koppla bort en transformator från ett kraftsystem när onormala strömförhållanden uppstår. Korrekt valda säkringar kan begränsa kortslutningsenergin, minska termisk och mekanisk påfrestning, förhindra skador från allvarliga fel och hjälpa till att upprätthålla stabiliteten i det omgivande distributionsnätet. Den här artikeln förklarar hur transformatorsäkringar fungerar, var de används, hur man väljer rätt typ och vilka praktiska faktorer ingenjörer bör tänka på när de designar ett pålitligt transformatorskyddssystem.
A transformatorsäkringär en elektrisk skyddskomponent som används för att koppla bort en transformator när strömmen stiger över ett säkert drifttillstånd. Det är vanligtvis installerat på primär- eller högspänningssidan av distributionstransformatorer, spänningstransformatorer, oljenedsänkta transformatorer, torrtypstransformatorer och relaterad mellanspänningsutrustning.
Grundprincipen är enkel: en säkring innehåller ett speciellt konstruerat smältbart element som reagerar på för hög ström. När strömmen och den resulterande uppvärmningen överstiger elementets designade driftegenskaper, smälter elementet och bryter den elektriska kretsen. Beroende på säkringskonstruktionen hjälper ett ljusbågssläckande medium och en strömbegränsande struktur sedan till att släcka den elektriska ljusbågen och kontrollera den energi som frigörs vid avbrott.
Denna enkla funktionsprincip ger en viktig fördel. En transformatorsäkring kräver inte en komplicerad styrkrets för att utföra sin grundläggande skyddsfunktion. När den är korrekt specificerad kan den reagera snabbt på allvarliga fel samtidigt som den förblir stabil under normal transformatordrift.
För distributionsnät är detta viktigt eftersom ett transformatorfel kan påverka mycket mer än en utrustning. Ett allvarligt internt fel kan skada lindningar, isolering, genomföringar, kablar eller ställverk och kan orsaka ett längre avbrott för andra belastningar som är anslutna till samma nätverk.
Följaktligen anses transformatorsäkringar normalt vara en del av en bredare skyddsstrategi snarare än en isolerad komponent. Beroende på installationen kan de fungera tillsammans med lastbrytare, strömbrytare, överspänningsavledare, reläer och skyddsanordningar på sekundärsidan.
Driften av en transformatorsäkring kan förstås i flera steg.
För högspänningsströmbegränsande konstruktioner kan avbrottsprocessen ske extremt snabbt. Målet är inte bara att öppna kretsen, utan att minska mängden felenergi som når den skyddade transformatorn.
Detta är särskilt viktigt för kortslutningar med hög magnitud. Utan tillräckligt skydd kan den resulterande strömmen producera intensiva elektromagnetiska krafter och termisk stress i transformatorlindningar. Snabba avbrott kan minska dessa påfrestningar och bidra till att förhindra att ett relativt lokaliserat fel utvecklas till omfattande utrustningsskador.
En transformatorsäkring kan hantera flera onormala driftsförhållanden, även om den exakta skyddsförmågan beror på dess konstruktion, klassificering, installationsposition och samordning med andra skyddsanordningar.
Kortslutningar kan ge strömmar många gånger större än normal transformatorbelastningsström. En lämplig högspänningsströmbegränsande säkring är utformad för att avbryta sådana felströmmar innan de orsakar överdriven termisk och mekanisk skada.
Kontinuerliga eller upprepade överbelastningar kan öka transformatortemperaturen och påskynda isoleringens åldrande. Vissa transformatorsäkringskonstruktioner ger överbelastningsskydd enligt definierade tids-strömkarakteristika, vilket tillåter tillfälliga driftsförhållanden samtidigt som kretsen kopplas bort när en onormal överbelastning kvarstår.
Lindningsfel, isoleringsbrott och andra interna problem kan skapa farliga strömförhållanden. Primärt säkringsskydd kan koppla bort en defekt transformator från distributionsnätet och begränsa konsekvenserna av felet.
Att skydda transformatorn hjälper också till att skydda uppströms och intilliggande utrustning. En korrekt koordinerad säkring kan isolera en trasig transformator utan att i onödan koppla bort friska delar av nätverket.
Säkringsskydd bör dock inte ses som ett universellt substitut för alla andra skyddsanordningar. Transformatorskyddskraven varierar beroende på transformatorkapacitet, spänningsnivå, jordarrangemang, nätverksfelnivå och tillämpliga elektriska standarder.
Olika transformatorer kräver olika säkringsegenskaper. Att välja en säkring helt enkelt för att dess spänning och ström liknar transformatorns klassificering kan resultera i dåligt skydd eller störande funktion.
| Säkringstyp | Typisk tillämpning | Huvudskyddsfunktion | Typiskt övervägande |
|---|---|---|---|
| PT skyddssäkring | Spänningstransformatorer och mätsystem | Primärt kortslutningsskydd | Låg driftsström och exakta skyddsegenskaper |

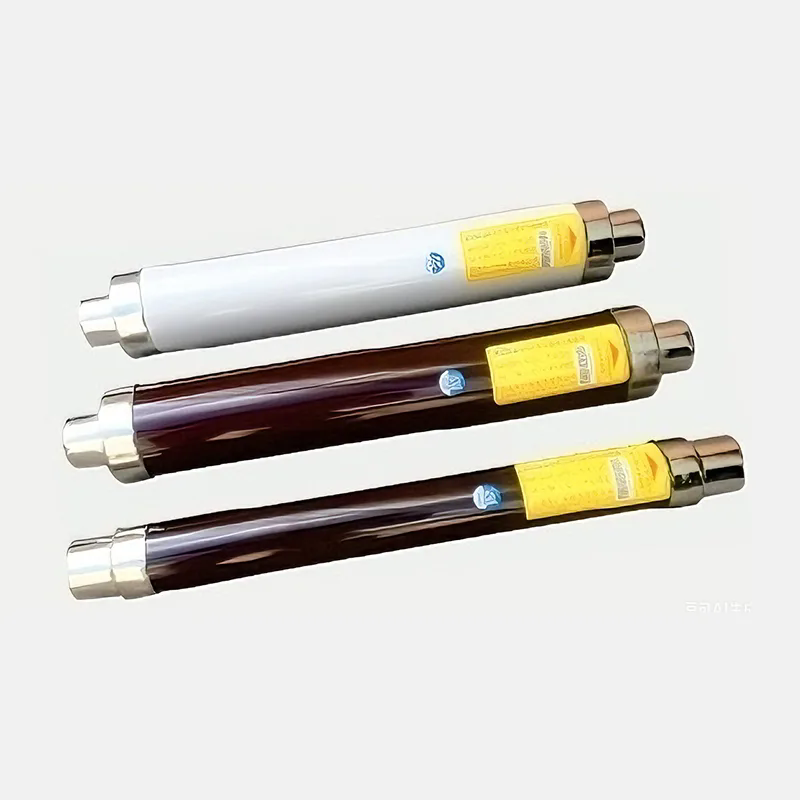

| Strömbegränsande transformatorsäkring | Mellanspänningstransformatorer och ställverk | Kortslutning och valt överbelastningsskydd | Avbrytande kapacitet och strömbegränsande prestanda |
| Oljenedsänkt transformatorsäkring | Oljefyllda distributionstransformatorer | Kortslutnings- och överbelastningsskydd | Oljekompatibilitet, tätning, temperatur och installationsstruktur |
| Överbelastningsskyddssäkring | Oljenedsänkta transformatorer med fluktuerande belastningar | Termiskt relaterat överbelastningsskydd | Tid-strömegenskaper och transformatorns termiska beteende |
Till exempel kan högspänningsströmbegränsande säkringar användas i mellanspänningsställverk, ringhuvudenheter och prefabricerade transformatorstationer. Oljenedsänkta applikationer kräver ytterligare hänsyn eftersom säkringen fungerar i en miljö där isolering, temperatur, tryck, tätning och materialkompatibilitet alla påverkar långtidsprestanda.
Rätt val är en av de viktigaste faktorerna för transformatorskydd. Säkringen måste förbli stabil under normala driftsförhållanden samtidigt som den reagerar tillräckligt snabbt på onormala strömmar.
Ingenjörer bör utvärdera följande parametrar innan de anger en transformatorsäkring:
Ett vanligt misstag är att välja en säkring endast baserad på transformatorns märkström. Själva skyddsproblemet är mer komplext eftersom säkringen måste skilja på tillfälliga händelser som är acceptabla och ihållande eller allvarliga fel som kräver avbrott.
Transformatoraktivering kan producera en tillfällig magnetiserande startström. Denna ström är inte nödvändigtvis ett fel, men dess storlek kan vara avsevärt högre än transformatorns normala driftström.
Om en säkring väljs utan att ta hänsyn till inkopplingsbeteende, kan säkringen fungera under transformatoraktivering. Sådana störande drift kan orsaka onödiga avbrott, öka underhållsarbetet och göra skyddssystemet mindre pålitligt.
Därför måste säkringens tids-strömkurva utvärderas mot transformatorns förväntade spänningsegenskaper.
Ett väldesignat skyddssystem söker en praktisk balans:
Eftersom transformatorkonstruktion, kärndesign, kapacitet, systemimpedans och kopplingsförhållanden skiljer sig åt, bör valet av säkring baseras på faktiska utrustningsdata snarare än en allmän tumregel.
Transformatorsäkringar kan installeras i olika positioner beroende på transformatorns design och skyddsarkitektur.
I mellanspänningssystem kan strömbegränsande säkringar installeras i högspänningsställverk. De kan koordineras med lastbrytare eller vakuumkontaktorer för att skapa ett kompakt transformatorskyddsarrangemang.
För vissa oljenedsänkta transformatorer kan säkringar installeras inuti transformatortanken. Säkringen måste därför vara konstruerad för kompatibilitet med isoleringsolja och förväntade termiska och tryckförhållanden.
Vissa transformatorskyddsarrangemang använder säkringar placerade runt högspänningsanslutningen eller bussningsstrukturen. De mekaniska dimensionerna, elektriska avstånden och miljöförhållandena måste övervägas noggrant.
Spänningstransformatorer har andra elektriska egenskaper än krafttransformatorer och arbetar normalt med mycket lägre ström. Specialiserade högspänningsströmbegränsande säkringar används därför för att ge lämpligt primärt skydd.
Följande översikt kan hjälpa ingenjörer att identifiera den allmänna rollen för olika transformatorsäkringskonstruktioner vid preliminärt val av utrustning.
| Urvalsfaktor | Varför det spelar roll | Potentiellt problem om det ignoreras |
|---|---|---|
| Spänningsvärde | Säkerställer lämplig isolering och avbrottsprestanda | Osäkra eller opålitliga avbrott |
| Aktuellt betyg | Tillåter normal transformatorlastström | Besvärande drift eller otillräckligt skydd |
| Brytkapacitet | Avgör om säkringen säkert kan bryta potentiella felström | Risk för allvarliga avbrottsfel |
| Tid-strömkurva | Styr svar på överbelastning och feltillstånd | Dålig koordination eller onödiga avbrott |
| Inrush Tolerance | Förhindrar drift under transformatoraktivering | Upprepad störande säkringsdrift |
| Miljökompatibilitet | Stöder stabil drift under faktiska förhållanden på plats | Accelererat åldrande eller opålitlig drift |
En korrekt vald säkring är bara en del av ett tillförlitligt transformatorskydd. Installationskvalitet, systemkoordinering, inspektion och utbytesprocedur påverkar också det totala resultatet.
Byt inte ut en trasig säkring enbart genom att matcha dess fysiska mått. Elektriska klassificeringar, konstruktion, driftegenskaper och applikationskrav måste också matcha.
Utomhustransformatorstationer kan utsätta utrustning för fukt, damm, temperaturförändringar och andra miljöpåfrestningar. Inomhusinstallationer kan ha olika krav relaterade till ventilation, kapslingsdesign och frigång.
Transformatorns primära skydd bör övervägas tillsammans med sekundära säkringar, strömbrytare, matarskydd och uppströmsskydd. Dålig koordination kan göra att en frisk matare eller en hel transformatorstationssektion snubblar i onödan.
Lösa eller felaktigt installerade elektriska anslutningar kan orsaka onormal uppvärmning och onödiga förluster. Under underhåll bör tekniker följa tillverkarens installationskrav och tillämpliga elektriska säkerhetsprocedurer.
En trasig transformatorsäkring ska inte automatiskt behandlas som en komponent som bara behöver bytas ut. Den bakomliggande orsaken kan vara ett transformatorfel, kabelfel, överbelastning, isoleringsproblem eller annat onormalt tillstånd.
Att byta ut säkringen utan att undersöka den initierande händelsen kan skapa ett farligt upprepningsfel.
Huixing Zhongdian (Beijing) Electric Co., Ltd.tillhandahåller transformatorsäkringslösningar för medel- och högspänningskraftapplikationer. Dess produktsortiment omfattar specialiserade säkringskonstruktioner avsedda för olika transformatorskyddskrav, inklusive spänningstransformatorskydd, krafttransformatorskydd, oljesänkta transformatorapplikationer och överbelastningsskydd.
Enligt företagets produktinformation täcker dess sortiment av transformatorsäkringar applikationer från lågspänningsdistributionsutrustning till mellan- och högspänningssystem, med produktdesigner avsedda för inomhusställverk, ringhuvudenheter, prefabricerade transformatorstationer, transformatortankar, högspänningsgenomföringar och mätningsrelaterad utrustning.
Produktutbudet inkluderar högspänningsströmbegränsande säkringar för spänningstransformatorer, krafttransformatorer och oljesänkta transformatorer. Vissa konstruktioner är avsedda för system som når 40,5 kV, medan tillgängliga strömvärden varierar beroende på den specifika säkringsfamiljen och tillämpningen.
För ingenjörer och inköpsteam kan detta breda produktsortiment vara användbart när ett projekt kräver olika säkringsegenskaper över flera transformatorkonfigurationer.
Viktiga urvalsfaktorer bör fortfarande bekräftas för varje projekt, inklusive:
För skräddarsydda transformatorskyddsprojekt är det viktigt att kommunicera de fullständiga el- och miljökraven till tillverkaren. Detta ger leverantören tillräckligt med information för att rekommendera en lämplig säkringskonstruktion istället för att endast förlita sig på ett nominellt strömvärde.
Det primära syftet är att koppla bort en transformator när för hög ström orsakad av ett fel eller, beroende på säkringskonstruktion, en överbelastning når säkringens funktionsegenskaper. Detta hjälper till att begränsa transformatorskador och förhindrar att ett fel fortsätter att påverka det bredare elnätet.
Vissa transformatorsäkringskonstruktioner ger både överbelastnings- och kortslutningsskydd, medan andra är optimerade för specifika feltillstånd. Den faktiska skyddsfunktionen beror på säkringstyp, tids-strömkaraktäristik, transformatorapplikation och systemdesign.
Brytkapacitet indikerar nivån på felström som säkringen är konstruerad för att bryta säkert under specificerade förhållanden. Om den potentiella felströmmen vid installationspunkten överstiger säkringens avbrottsförmåga, kan det hända att skyddssystemet inte fungerar som avsett.
Transformatoraktivering kan generera magnetiserande startström. Om den valda säkringen inte har lämplig inkopplingstolerans eller dess tids-strömegenskaper är olämpliga, kan den fungera under normal spänning.
Ja. Specialiserade säkringskonstruktioner kan installeras i eller runt oljenedsänkta transformatorer. Sådana produkter måste vara kompatibla med den isolerande oljan och lämpliga för förväntad temperatur, tryck, elektriska och mekaniska förhållanden.
Ersättningen bör baseras på originalutrustningens specifikationer och de faktiska skyddskraven snarare än enbart fysiskt utseende. Märkspänning, strömstyrka, brytkapacitet, säkringsegenskaper, installationsmetod och koordination bör alla kontrolleras.
Nej. En säkring bryter strömmen genom att smälta dess smältbara element och kräver normalt byte efter drift. En strömbrytare använder en omkopplingsmekanism och kan i allmänhet återställas efter ett fel, med förbehåll för inspektion och tillverkarens krav. De två enheterna kan användas tillsammans i samordnade skyddssystem.
Användbar information inkluderar transformatorkapacitet, primärspänning, sekundärspänning, märkström, systemfrekvens, installationsplats, transformatortyp, tillgänglig felström, nödvändig skyddsfunktion, befintligt ställverk och tillämpliga standarder.
Nej. Transformatorapplikationer skiljer sig markant. En säkring för en spänningstransformator kan ha mycket olika elektriska egenskaper än en som är konstruerad för en distributionstransformator med hög kapacitet. Korrekt matchning är avgörande för ett pålitligt skydd.
Samordning hjälper till att säkerställa att skyddsanordningen närmast ett fel fungerar först när det är möjligt. Detta kan minska onödiga avbrott och tillåta friska delar av det elektriska systemet att förbli strömförande.
En transformatorsäkring är en relativt kompakt komponent med en stor roll i elskydd. Dess värde kommer från dess förmåga att reagera på onormala strömförhållanden, isolera trasiga transformatorer och, i strömbegränsande tillämpningar, minska energin som når den skyddade utrustningen.
Tillförlitligt skydd beror dock på mer än att välja en säkring med rätt märkström. Spänningsklassning, brytförmåga, tids-strömkarakteristika, transformatorinkoppling, felnivå, installationsmiljö, transformatorkonstruktion och samordning med andra skyddsanordningar måste alla beaktas.
För mellan- och högspänningstransformatorprojekt kan valet av rätt säkring i konstruktionsstadiet minska risken för störande drift, förbättra felisoleringen och stödja en mer pålitlig kraftfördelning.
