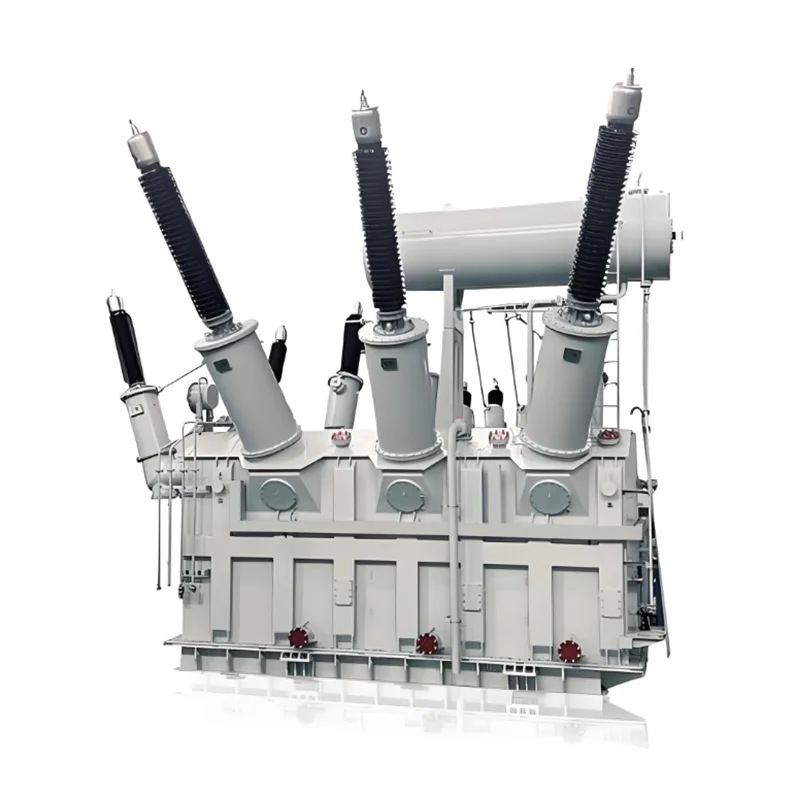

High Voltage Transformer är en statisk elektrisk utrustning och flaggskeppsprodukten från Huixing Company. Dess kärnfunktion är att omvandla växelström (AC) vid en spännings- och strömnivå till andra spännings- och strömnivåer samtidigt som samma frekvens bibehålls.
Med utvecklingen av transformatorindustrin har transformatorer sett kontinuerliga uppgraderingar av spänningsklasser och en stadig ökning av en enhetskapacitet. Följaktligen har deras säkerhet och tillförlitlighet i tillämpningsscenarier som kraftverk blivit ett väsentligt krav.
Huixing krafttransformatorer har hög effektivitet, överlägsen kvalitet, konkurrenskraftiga priser och hänsynsfull service efter försäljning.
Högspänningstransformatorn möjliggör exakt upp- och nedtrappning av högspänningen, vilket perfekt uppfyller de matchande kraven för olika spänningsnivåer under kraftgenerering, överföring och distribution.
Baserat på principen om högspänningskraftöverföring, reducerar transformatorn avsevärt linjeöverföringsström och motståndsförlust, vilket möjliggör energibesparande kraftleverans över långa avstånd.
Designad med elektrisk isolering mellan högspännings- och lågspänningssidor, ger den utmärkt isoleringsprestanda. Det förhindrar effektivt högspänning från att tränga in till lågspänningssidan, vilket säkerställer stabil utrustningsdrift och personalsäkerhet. Samtidigt har den en stark anti-interferenskapacitet och hög driftsstabilitet.
Högspänningstransformatorer kan anpassas för ultra-stora kapacitetsspecifikationer. De uppfyller inte bara kraven på hög effektbelastning från nationella kraftnät och stora industriella baser, utan stödjer också långsiktig kontinuerlig och stabil drift för att anpassa sig till kraftbelastningar i olika scenarier.
Produkten har hög mekanisk hållfasthet, bra värmebeständighet och lång livslängd genom att anta mogna oljesänkta och torra teknologier. Det kräver inget komplicerat dagligt underhåll med låga totala underhållskostnader.
Det stöder sektions- och zoninriktad strömförsörjningslayout för elnätet, underlättar flexibel allokering av strömresurser och förbättrar strömförsörjningsredundansen såväl som nätets övergripande driftsäkerhet.
Genom att anta produktdesignteknik i världsklass och FoU-plattformar uppfyller vår högspänningstransformator helt den nya energieffektivitetsstandarden GB20052-2020. Med optimerad design och 3D-stödd designteknik har den en mer kompakt struktur och ett strömlinjeformat utseende, tillsammans med lågt brus och hög energieffektivitet.
Under FoU-fasen används elektromagnetisk fältsimulering för att välja den optimala lösningen och standardisera produktberäknings- och analysprocesser. Avancerade internationella analyssystem för elektriska fält, magnetfält, temperaturfält och strukturell styrka används i stor utsträckning. Detta säkerställer överlägsen elektrisk prestanda och mekanisk styrka, och förbättrar avsevärt kortslutningsmotståndsförmågan.
Integrerat gjutna tätningskomponenter används för att i grunden eliminera oljeläckage från den strukturella designen. Det säkerställer säker och pålitlig drift samtidigt som den uppfyller miljöskyddskraven.
Komponenter av hög kvalitet antas med strikt kvalitetskontroll implementerad för både kärn- och hjälpdelar. Detta garanterar långsiktig driftstabilitet och tillförlitlighet för hela enheten, väl anpassad till industritrenden med högspänning och stor kapacitetsutveckling.
I slutet av kraftgenereringen ökar högspänningstransformatorerna lågspänningskraft som genereras av kraftverk för att möta kraven på långdistanskraftöverföring. Vid kraftdistributionsänden sänker de spänningen vid regionala transformatorstationer och levererar kraft med lämpliga spänningsnivåer till bostadsområden, kommersiella komplex och industriparker i städer och på landsbygden, och fungerar som ett viktigt nav för kraftöverföring och kraftdistribution.
För industriella scenarier inklusive gruvdrift, metallurgi, kemisk produktion och stora tillverkningsanläggningar ger transformatorerna stabil högspänningskraft för högspänningsmotorer, stor produktionsutrustning och högspänningsdistributionsrum, vilket säkerställer kontinuerlig industriell drift.
De levererar skräddarsydd speciell högspänningskraft för professionella scenarier som medicinska anläggningar (röntgen, CT-utrustning), miljöskyddsprojekt (elektrostatiska dammborttagningsanordningar), vetenskaplig forskning (högspänningstestutrustning) och specialtillverkning (laserenheter, ozongeneratorer), som helt uppfyller de operativa behoven hos specialiserad utrustning.
Transformatorerna arbetar med kraftdistributionssystem för att realisera spänningsreglering och stabilisering. När nätfel uppstår kan de snabbt isolera felaktiga sektioner, begränsa felspridning och säkerställa en övergripande säker drift av elnätet.
De används i stor utsträckning i solcellskraftverk och vindkraftsparker, de samlar in ny energikraft och omvandlar spänningsnivåer för att möjliggöra nätansluten kraftöverföring. För höghastighetsjärnvägar och stadstrafiksystem levererar de matchad spänning för dragkraftförsörjningssystem och garanterar stabil drift av transportnätverk.
Som oumbärlig kärnutrustning i kraftverk har högspänningstransformatorer högspänningsuthållighet, stor kapacitetsanpassningsförmåga och enastående säkerhet och tillförlitlighet. De stöder kraftomvandling och effekt i kraftverk, vilket säkerställer en stabil övergripande strömförsörjning av kraftsystemet.
|
220kV SZ-serien Trefas tvålindad lindningskopplare effekttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
50000 |
24 |
161 |
28 |
161 |
34 |
170 |
12–14 |
98 |
6950×5400×7370 |
|
63000 |
28 |
188 |
33 |
188 |
40 |
199 |
115 |
7000×5200×7300 |
|
|
90000 |
35 |
246 |
42 |
246 |
51 |
259 |
128 |
7250×5600×7360 |
|
|
120000 |
43 |
304 |
51 |
304 |
63 |
321 |
140 |
7300×7200×7260 |
|
|
150000 |
51 |
360 |
60 |
360 |
74 |
380 |
175 |
8200×5800×7600 |
|
|
180000 |
59 |
413 |
70 |
413 |
86 |
436 |
184 |
8560×6060×7600 |
|
|
240000 |
77 |
504 |
91 |
504 |
112 |
532 |
230 |
9100×6500×8000 |
|
|
220kV S-serien Trefas tvålindade lindningskopplare krafttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
50000 |
21 |
161 |
25 |
161 |
31 |
170 |
12–14 |
89.5 |
5800×5700×7300 |
|
63000 |
25 |
188 |
30 |
188 |
37 |
199 |
102 |
5970×5920×7280 |
|
|
75000 |
29 |
213 |
34 |
213 |
42 |
225 |
105 |
5800×5760×7770 |
|
|
90000 |
34 |
246 |
40 |
246 |
49 |
259 |
118 |
6250×6200×7400 |
|
|
120000 |
43 |
304 |
51 |
304 |
63 |
321 |
135 |
6600×6650×7900 |
|
|
150000 |
51 |
360 |
60 |
360 |
74 |
380 |
160 |
7000×7050×8300 |
|
|
180000 |
59 |
413 |
70 |
413 |
86 |
436 |
180 |
7300×7200×8300 |
|
|
240000 |
77 |
504 |
91 |
504 |
112 |
532 |
222 |
7800×7700×8800 |
|
|
220kV SSZ-serien trefas trelindad lindningskopplare effekttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
50000 |
26 |
194 |
31 |
194 |
38 |
205 |
12~14 Hög-Låg 22~24 Medium-Låg 7~9 |
102 |
7900×6150×6100 |
|
63000 |
31 |
231 |
36 |
231 |
45 |
244 |
121.6 |
7250×5950×6450 |
|
|
90000 |
40 |
300 |
47 |
305 |
58 |
316 |
134 |
7900×6510×7030 |
|
|
120000 |
51 |
369 |
60 |
369 |
74 |
390 |
166 |
8500×7000×7560 |
|
|
150000 |
59 |
438 |
70 |
438 |
86 |
463 |
196 |
9000×7400×8000 |
|
|
180000 |
68 |
538 |
81 |
538 |
99 |
568 |
215 |
9800×9000×8000 |
|
|
240000 |
85 |
667 |
100 |
667 |
123 |
704 |
243 |
10000×7500×8500 |
|
|
110kV SZ-serien Trefas tvålindade lindningskopplare krafttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
10000 |
6.2 |
45 |
7.3 |
45 |
9.0 |
48 |
10.5 |
31.3 |
5900×4350×5520 |
|
12500 |
7.4 |
53 |
8.7 |
53 |
10.7 |
56 |
31.8 |
6150×4270×5000 |
|
|
16000 |
8.9 |
66 |
10.5 |
66 |
12.9 |
69 |
38.5 |
5750×4600×4920 |
|
|
20000 |
10.6 |
79 |
12.5 |
79 |
15.4 |
84 |
40.9 |
5290×4700×4650 |
|
|
25000 |
12.5 |
94 |
14.8 |
94 |
18.2 |
99 |
48.3 |
6110×4420×5000 |
|
|
31500 |
14.9 |
111 |
17.6 |
111 |
21.6 |
117 |
56.5 |
6340×4920×4920 |
|
|
40000 |
17.8 |
140 |
21 |
140 |
25.8 |
148 |
78.3 |
6950×5200×5050 |
|
|
50000 |
21 |
175 |
24.8 |
175 |
30.6 |
184 |
82.5 |
6900×5580×5260 |
|
|
63000 |
25 |
209 |
29.5 |
209 |
36.3 |
220 |
93 |
6900×4900×6150 |
|
|
110kV SSZ-serien trefas trelindad lindningskopplare effekttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
10000 |
7.5 |
56 |
8.8 |
56 |
10.9 |
59 |
Hög-Medium
10.5
Hög-Låg
17,5~18,5
Medium-Låg
6.5 |
40 |
7000×4500×5000 |
|
12500 |
8.9 |
67 |
10.5 |
67 |
12.9 |
70 |
45 |
6900×4700×5100 |
|
|
16000 |
10.6 |
81 |
12.5 |
81 |
15.4 |
86 |
48 |
6930×4760×4880 |
|
|
20000 |
12.5 |
95 |
14.9 |
95 |
18.2 |
101 |
56 |
6800×5000 |
|
|
25000 |
14.9 |
113 |
17.6 |
113 |
21.6 |
120 |
60 |
6800×5300×5000 |
|
|
31500 |
17.7 |
134 |
20.9 |
134 |
25.7 |
142 |
76 |
7400×5120×5300 |
|
|
40000 |
21.2 |
161 |
25 |
161 |
30.8 |
170 |
87 |
7540×5100×5400 |
|
|
50000 |
25 |
192 |
29.6 |
192 |
36.4 |
202 |
97 |
7800×5400×5800 |
|
|
63000 |
29.8 |
230 |
35.2 |
230 |
43.3 |
243 |
110 |
8000×6100×5650 |
|
|
35kV SZ-serien Trefas tvålindad lindningskopplare effekttransformator |
|||||||||
|
Nominell kapacitet (kVA) |
Betyg 1 Energieffektivitet |
Energieffektivitet årskurs 2 |
Klass 3 Energieffektivitet |
Impedansspänning (%) |
Totalvikt(t) |
Övergripande mått L×B×H(mm) |
|||
|
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
Obelastningsförlust (kW) |
Lastförlust (75℃,kW) |
||||
|
3150 |
1.8 |
22.2 |
2.1 |
22.2 |
2.6 |
23.5 |
7 |
11 |
3700×3000×2700 |
|
4000 |
2.1 |
26.2 |
2.5 |
26.2 |
3.1 |
27.6 |
12.7 |
3800×3150×2900 |
|
|
5000 |
2.6 |
30.8 |
3.0 |
30.8 |
3.7 |
32.5 |
14 |
4100×3400×3050 |
|
