Artikelsammanfattning: A högspänningsbrytareär en kritisk skyddsanordning som används för att styra elektriska kretsar och avbryta farliga felströmmar i transmissions- och distributionssystem.Huixingtillhandahåller dödtanks SF₆-gasbrytare avsedda för utomhustransformatorstationer, som täcker märkspänningar från 40,5 kV till 245 kV, märkströmmar från 1600A till 4000A och kortslutningsbrytströmmar från 25kA till 63kA. Den här artikeln förklarar dess arbetsprincip, tekniska funktioner, applikationsscenarier, urvalskriterier och nyckelprestandaparametrar.
Innehållsförteckning
- Vad är en högspänningsbrytare?
- Varför är det viktigt för kraftsystemets skydd?
- Hur fungerar effektbrytaren?
- Vilka tekniska egenskaper bör ingenjörer överväga?
- Var används högspänningsbrytare?
- Viktiga tekniska parametrar
- Hur ska du välja rätt modell?
- Vanliga frågor
- Skaffa en lösning för högspänningsbrytare
Vad är en högspänningsbrytare?
En högspänningsbrytare är en omkopplings- och skyddsanordning utformad för att styra elektriska kretsar under normala driftsförhållanden och snabbt avbryta strömmen när ett fel uppstår. Till skillnad från vanlig lågspänningsskyddsutrustning måste högspänningsbrytare säkert hantera väsentligt högre elektrisk energi, isolationspåkänningar och kortslutningsströmmar.

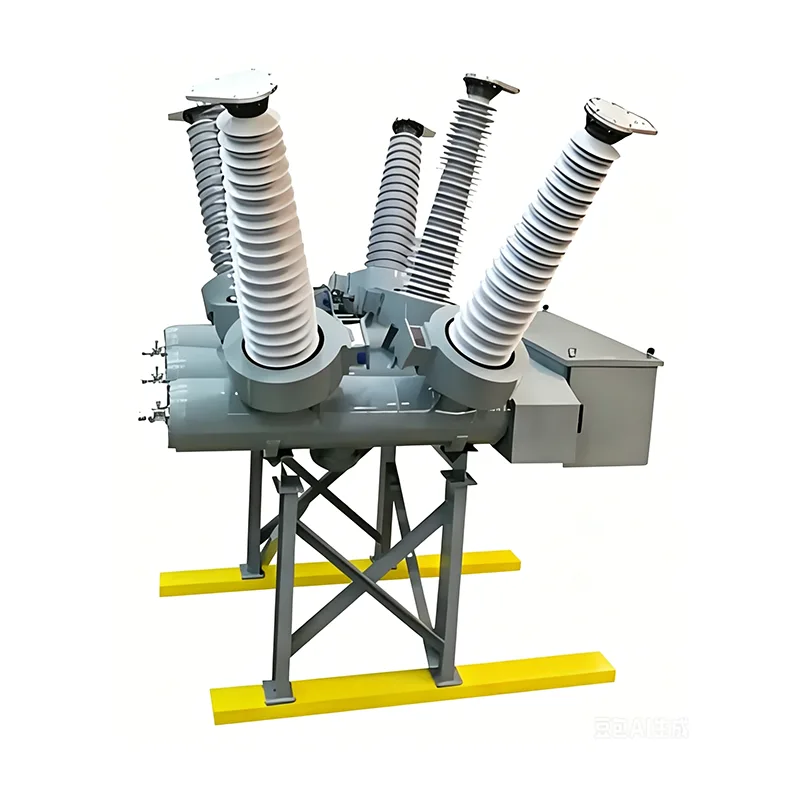

För utomhustransformatorstationer och kraftöverföringsprojekt används SF₆-gasbrytare med dödtankar i stor utsträckning eftersom de kombinerar elektrisk isolering, bågsläckningsförmåga, mekanisk kopplingsprestanda och anpassningsförmåga till utomhusmiljö i ett konstruerat system.
Enligt Huixings publicerade produktspecifikationer täcker dess dödtanksdesign märkspänningar från 40,5 kV till 245 kV, märkströmmar från 1600A till 4000A och märkströmmar från 25kA till 63kA. Produkten är designad enligt GB/T 1984 och IEC 62271-100 krav.
Varför är det viktigt för kraftsystemets skydd?
Kraftöverförings- och distributionsnät måste fortsätta att fungera tillförlitligt trots ändrade belastningar, växlingshändelser, miljöförhållanden och oväntade elektriska fel. När en kortslutning inträffar kan den resulterande strömmen stiga snabbt och utsätta transformatorer, samlingsskenor, kablar, generatorer och annan utrustning för kraftig termisk och elektrodynamisk belastning.
En korrekt vald högspänningsbrytare hjälper till att isolera den drabbade sektionen innan felet orsakar större systemskador. Dess huvudfunktioner inkluderar:
- Öppna och stänga kretsar under normal drift.
- Avbrytande kortslutning och felströmmar.
- Isolera defekta delar av ett kraftnät.
- Stödjer reläskydd och automatiserade kopplingssystem.
- Upprätthålla erforderlig dielektrisk isolering efter avbrott.
- Ger tillförlitlig växlingsprestanda över upprepade driftscykler.
Av denna anledning bör valet av brytare baseras inte bara på spännings- och strömmärken utan också på brytkapacitet, isoleringsnivå, driftsekvens, mekanisk uthållighet, miljöförhållanden och projektspecifika krav.
Hur fungerar effektbrytaren?
Den grundläggande driftprocessen innefattar tre steg: detektering eller mottagning av ett utlösningskommando, mekanisk separering av kontakterna och släckning av den elektriska ljusbågen som genereras under kontaktseparering.
I en SF₆-gasbrytare ger gasen både isolering och ljusbågssläckande funktioner. När kontakterna separeras vid felavbrott bildas en elektrisk ljusbåge mellan dem. Brytaren använder en konstruerad gasflödesmekanism för att kyla och avjonisera ljusbågen så att strömmen kan avbrytas säkert.
Dual Arc-Quenching Technology
Huixings produkt kombinerar självenergi och bågsläckande principer av puffertyp. Under höga kortslutningsströmförhållanden bidrar värmen som genereras av ljusbågen till snabb SF₆-gasexpansion, vilket skapar ett gasflöde med hög hastighet för ljusbågssläckning. Under lägre kortslutningsströmförhållanden ger mekanisk kompression ett riktat högtrycksgasflöde för att kyla ljusbågen och minska möjligheten till återtändning.
Denna dubbla funktionsprincip gör att brytaren kan hantera olika felströmsförhållanden samtidigt som kontrollerad avbrottsprestanda bibehålls.
Vilka tekniska egenskaper bör ingenjörer överväga?
När man utvärderar en högspänningsbrytare behöver ingenjörer normalt undersöka elektriska, mekaniska, miljömässiga och underhållsrelaterade egenskaper tillsammans.
1. Bred spännings- och strömtäckning
Huixings publicerade sortiment sträcker sig från 40,5kV till 245kV i märkspänning och från 1600A till 4000A i märkström. Detta sortiment gör att utrustningen kan användas för olika utomhustransmissions- och transformatorstationstillämpningar.
2. Hög kortslutningsbrytningsförmåga
Det publicerade kortslutningsbrytande strömintervallet når 25kA till 63kA. Den erforderliga brytförmågan ska alltid anpassas till installationens potentiella felström.
3. Snabb växlingsprestanda
Enligt de publicerade specifikationerna är bryttiden ≤60ms, öppningstiden är ≤30ms och stängningstiden är ≤100ms. Dessa egenskaper är viktiga där snabb felisolering och samordnat skydd krävs.
4. Mekanisk uthållighet
Den specificerade mekaniska livslängden är 6 000 operationer. Mekanisk uthållighet är särskilt relevant för transformatorstationer där kopplingsfrekvens och långsiktig driftsäkerhet är viktiga inköpsskäl.
5. Miljöanpassningsförmåga
Utomhuskraftsutrustning kan stöta på hög luftfuktighet, förhöjd höjd, korrosiva miljöer, temperaturvariationer och andra platsspecifika förhållanden. Huixing uppger att skräddarsydd produktion kan tillgodose speciella driftsmiljöer och tekniska krav.
Var används högspänningsbrytare?
Högspänningsbrytare är väsentliga komponenter i transformatorstationer och kraftöverföringssystem. Lämplig konfiguration beror på systemspänning, felnivå, installationsmiljö, kopplingskrav och nätverksarkitektur.
| Ansökan | Typiskt krav | Brytarfunktion |
|---|---|---|
| Utomhus transformatorstationer | Hög isolering och miljöbeständighet | Lastomkoppling och felavbrott |
| Utbyggnad av stadsdistribution | Pålitligt nätverksskydd | Isolerar felaktiga kretsar |
| Industriparker | Stabil industriell strömförsörjning | Styr och skyddar högspänningsmatare |
| Anläggningar för förnybar energi | Nätanslutning och skydd | Omkoppling och felisolering |
| Överföringslinjer | Hög kortslutningsavbrottskapacitet | Skyddar transmissionsnät vid fel |
| Ombyggnadsprojekt för transformatorstationer | Kompatibilitet med befintlig infrastruktur | Moderniserar kopplings- och skyddsfunktioner |
Dessa applikationer visar varför brytare bör betraktas som en del av ett komplett skyddssystem snarare än som isolerade kopplingskomponenter.
Viktiga tekniska parametrar
Tekniska specifikationer ger en objektiv grund för val av modell. Följande figurer sammanfattar viktiga parametrar som publicerats för Huixings dödtanks SF₆-kretsbrytarserie.
| Parameter | Publicerad specifikation |
|---|---|
| Märk maxspänning | 40,5 kV–245 kV |
| Märkström | 1600A–4000A |
| Nominell frekvens | 50/60Hz |
| Kortslutningsbrytström | 25kA–63kA |
| Breaking Time | ≤60 ms |
| Öppettid | ≤30 ms |
| Stängningstid | ≤100 ms |
| Mekaniskt liv | 6 000 operationer |
| Partiell urladdning | 10 st |
| SF₆ Årlig läckagefrekvens | ≤0,5 % specificerat i produktparametrar |
| Tillämpliga standarder | GB/T 1984, IEC 62271-100 |
För tekniska projekt bör den slutliga specifikationen bekräftas mot det fullständiga tekniska databladet, platsförhållanden, tillämpliga nätkoder och projektspecifika skyddsberäkningar.
Hur ska du välja rätt modell?
Att välja en högspänningsbrytare kräver mer än att matcha den nominella systemspänningen. En systematisk utvärdering kan minska kompatibilitetsproblem under installation och driftsättning.
- Bekräfta systemspänningen:Välj en märkspänning som är lämplig för de faktiska nätverks- och isoleringskraven.
- Beräkna den aktuella strömstyrkan:Tänk på kontinuerlig belastningsström, förväntad expansion och driftsförhållanden.
- Bestäm felström:Den nominella kortslutningsbrytströmmen måste vara tillräcklig för den beräknade potentiella felnivån.
- Kontrollera isoleringskraven:Granska effekt-frekvens motstå spänning, blixtimpuls motstå spänning och krypavstånd.
- Utvärdera driftsekvens:Kontrollera att brytaren stöder den nödvändiga öppnings-, stängnings- och återstängningssekvensen.
- Granska miljöförhållanden:Tänk på höjd, luftfuktighet, temperatur, föroreningar och korrosion på installationsplatsen.
- Kontrollera kontrollkrav:Bekräfta styrkretsspänning, motorspänning, krav på värmare och gränssnittskompatibilitet.
- Verifiera tillämpliga standarder:Se till att den valda utrustningen uppfyller de standarder och tekniska specifikationer som krävs av projektet.
För projekt med ovanliga miljö- eller elektriska förhållanden kan skräddarsydd ingenjörskonst vara värdefullt. Huixing uppger att det stöder anpassad produktion för krav som hög höjd, hög luftfuktighet, korrosiva miljöer, speciella spänningsnivåer och specifika brytparametrar.
Vanliga frågor
Vad är huvudsyftet med en högspänningsbrytare?
Dess huvudsakliga syfte är att kontrollera högspänningskretsar under normal drift och bryta onormala strömmar, särskilt kortslutningsströmmar, för att skydda elektrisk utrustning och upprätthålla systemsäkerheten.
Vilket spänningsområde täcker Huixings strömbrytare?
De publicerade produktparametrarna täcker nominella maximala spänningar från 40,5 kV till 245 kV, med olika konfigurationer tillgängliga över hela intervallet.
Varför används SF₆ i denna typ av strömbrytare?
SF₆ har stark elektrisk isolering och bågsläckande egenskaper, vilket gör att den kan utföra både isolerings- och avbrottsrelaterade funktioner inom brytardesignen.
Vad är skillnaden mellan självenergi och puffer arc quenching?
Självenergibågsläckning använder energi associerad med ljusbågen för att generera gasflöde, medan pufferteknologi mekaniskt komprimerar gas för att skapa ett riktat högtrycksflöde. Den refererade designen kombinerar båda principerna för olika kortslutningsförhållanden.
Kan brytaren anpassas för speciella installationsförhållanden?
Ja. Huixing uppger att dess produktion kan anpassas för förhållanden som hög höjd, hög luftfuktighet, korrosiva miljöer, speciella spänningsnivåer och specifika brottkrav.
Skaffa en lösning för högspänningsbrytare
Att välja rätt högspänningskopplingsutrustning är ett tekniskt beslut som bör stödjas av exakta elektriska parametrar, miljökrav, skyddsberäkningar och installationsförhållanden. Huixing tillhandahåller dödtanks SF₆-gasbrytare för utomhustransformatorstationer och transmissionstillämpningar, med publicerade spänningsklasser från 40,5 kV till 245 kV och skräddarsydda alternativ för olika projektkrav. Om du planerar en ny transformatorstation, överföringsprojekt, nätanslutning för förnybar energi eller utrustningsrenovering,kontakta ossför att diskutera din spänning, ström, brytförmåga, miljö- och konfigurationskrav och begära en lämplig teknisk lösning.
