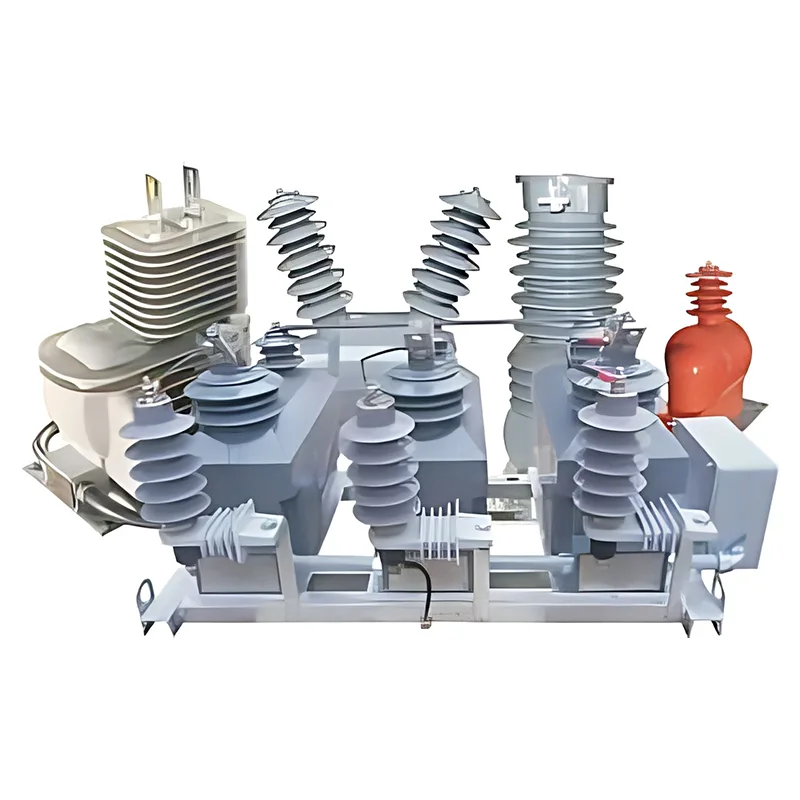

HuixingtillhandahållerMedium Spänningsinstrument Transformatorerför 10–17,5 kV kraftdistributionssystem, som stöder noggrann energimätning, realtidsövervakning och pålitligt skyddsrelä för transformatorstationer och elektriska utomhusinstallationer.
Artikelsammanfattning:Instrumenttransformatorer för mellanspänning är viktiga komponenter i moderna eldistributionsnät. Genom att omvandla höga ström- och spänningsvärden till standardiserade signaler gör de det möjligt för mätare, övervakningssystem och skyddsreläer att fungera säkert och exakt. Den här guiden förklarar strömtransformatorer (CT), spänningstransformatorer (VT), deras primära tillämpningar, viktiga tekniska specifikationer och val överväganden. Den utforskar också fördelarna med integrerade konstruktioner, anpassningsförmåga utomhus, överbelastningsprestanda och efterlevnad av standarder. För ingenjörer, elentreprenörer och inköpsproffs hjälper förståelsen av dessa faktorer att identifiera lämpliga instrumenttransformatorer för pålitliga, effektiva och utrymmesmedvetna kraftdistributionssystem.
Instrumenttransformatorer för mellanspänning är elektriska mätanordningar utformade för att reducera höga primärströmmar eller spänningar till lägre, standardiserade sekundära värden. De skapar ett praktiskt gränssnitt mellan medelspänningsströmkretsar och lågspänningsmät-, styr- och skyddsutrustning.
Till skillnad från krafttransformatorer, som överför elektrisk energi mellan kretsar vid olika spänningsnivåer, tillhandahåller instrumenttransformatorer i första hand elektrisk mätning och signalisolering. Deras prestanda påverkar direkt noggrannheten hos mätsystem och tillförlitligheten hos skyddsanordningar.
Två huvudtyper används i kraftdistribution:
I mellanspänningsnät är dessa enheter vanligtvis installerade i transformatorstationer, ställverk, distributionsstationer och elektriska utomhusinstallationer. Deras klassificering och isoleringssystem måste matcha driftsförhållandena för den utrustning de betjänar.
Instrumenttransformatorer använder elektromagnetisk induktion för att reproducera primära elektriska storheter som sekundära signaler. Dessa signaler är utformade för att vara proportionella mot de ursprungliga värdena inom det specificerade noggrannhetsområdet och driftsförhållandena.
En strömtransformator producerar en reducerad sekundärström som motsvarar strömmen som flyter genom dess primärkrets. Till exempel har en 100/5 A CT ett nominellt transformationsförhållande på 20:1. Under dess specificerade driftsförhållanden motsvarar en primärström på 100 A en sekundärström på cirka 5 A.
Strömtransformatorer används för energimätning, belastningsövervakning och felströmsdetektering. Deras noggrannhet och skyddsegenskaper måste vara lämpliga för den anslutna utrustningen och det förväntade strömområdet.
En spänningstransformator reducerar primärspänningen till en lägre sekundärspänning lämplig för mät- och styrutrustning. Transformationsförhållandet beror på systemspänningen, transformatorns märkspänningar för primära och sekundära spänningar och den avsedda användningen.
Att kombinera ström- och spänningsmätning i en samordnad montering kan förenkla den elektriska layouten. Huixing erbjuder en integrerad konfiguration som kombinerar tre strömtransformatorer och tre spänningstransformatorer (3CT+3PT) till en kompakt enhet för lämpliga distributionsinstallationer.
För ytterligare information om relaterad elektrisk utrustning, utforska Huixingsgasisolerade ställverkslösningar.
Instrumenttransformatorer för mellanspänning stöder mätnings-, övervaknings- och skyddsfunktioner i hela distributionsnätverk. Att välja lämplig konfiguration hjälper elektriker att möta projektkrav utan att kompromissa med säkerheten eller mätprestanda.
I transformatorstationer utomhus levererar instrumenttransformatorer mätsignaler till energimätare, övervakningssystem och skyddsreläer. Exakta ström- och spänningsdata stödjer elfakturering, belastningsbedömning och operativt beslutsfattande.
Instrumenttransformatorer tillhandahåller elektriska signaler för skyddssystem associerade med distributionsledningar, krafttransformatorer, kondensatorbanker och ställverk. Under onormala driftsförhållanden hjälper dessa signaler reläerna att identifiera fel och initiera lämpliga skyddsåtgärder.
Utrymmet är ofta begränsat i kompakta distributionsstationer och prefabricerade transformatorstationer. En integrerad transformatorenhet kan minska antalet separat installerade komponenter, förenkla utrustningsarrangemanget och hjälpa ingenjörer att använda det tillgängliga kapslingsutrymmet mer effektivt.
Utomhusdistributionsutrustning måste motstå miljöexponering samtidigt som pålitlig isolerings- och mätprestanda bibehålls. Lämpligt utformade instrumenttransformatorer kan integreras med polmonterade strömbrytare, ringhuvudenheter och annan kompatibel utomhusutrustning.
Tekniska specifikationer avgör om en instrumenttransformator är lämplig för en viss elinstallation. Köpare bör utvärdera den fullständiga klassificeringskonfigurationen snarare än att förlita sig på enbart nominell spänning.
| Parameter | Huixing produktinformation | Varför det spelar roll |
|---|---|---|
| Applikationsspänningsområde | 10–17,5 kV system | Fastställer det avsedda applikationsområdet för mellanspänning. |
| Integrerad konfiguration | 3CT+3PT | Kombinerar tre strömtransformatorer och tre spänningstransformatorer i en enhet. |
| Isoleringsnivå | 17,5/38/95 kV | Indikerar de specificerade isoleringsklasserna; bekräfta tillämpliga testdefinitioner och klassificeringskrav. |
| Aktuell överbelastningsförmåga | 120 % kontinuerlig ström; 130 %–150 % i upp till 8 timmar, enligt specifikation | Hjälper till att bedöma lämplighet för varierande belastningar inom de angivna driftsförhållandena. |
| Instrumentsäkerhetsfaktor | FS=5 | Relevant för skydd av anslutna mätinstrument under specificerade förhållanden. |
| Sekundärlindningsspänning | 3 kVef, enligt produktbeskrivningen | Kräver bekräftelse mot tillverkarens tekniska dokumentation och den avsedda tillämpningen. |
| Tillämpliga standarder | IEC 60044-1, ANSI C57.13, IEC 61869-1 och IEC 61869-4 hänvisas till på produktsidan | Stöder utvärdering av mätprestanda, isolering, testning och applikationskrav. |
Obs: Tabellen sammanfattar information publicerad på produktsidan. Bekräfta de exakta modellspecifika betygen, tillämpliga standarder och utgåvor, testvillkor och avtalsspecifikationer med tillverkaren innan köp. Värden bör inte antas gälla identiskt för varje konfiguration.
Noggrannhetsklassen definierar det tillåtna mätfelet under specificerade förhållanden. Nominell uteffekt, vanligtvis uttryckt i volt-ampere (VA), indikerar belastningen som en transformator är utformad för att stödja samtidigt som den uppfyller dess specificerade prestandakrav.
För mätningstillämpningar bör ingenjörer utvärdera den erforderliga mätnoggrannheten och den anslutna instrumentbelastningen. Skyddstillämpningar kräver en separat bedömning av reläkrav, felströmsförhållanden och transformatorns specificerade skyddsprestanda.
Isoleringsprestanda måste matcha systemets maximala spänning och erforderliga motståndsnivåer. Huixings produktinformation anger också en korttids termisk ström på 80 gånger märkström under en sekund och en dynamisk ström på 2,5 gånger den angivna termiska strömreferensen. Eftersom dessa är betydande betyg, bör den exakta tolkningen och tillämpbarheten verifieras i tillverkarens tekniska dokumentation innan tekniskt godkännande.
Integrerade mellanspänningsinstrumenttransformatorer kan hjälpa till att förbättra installationseffektiviteten och förenkla utrustningslayouter. De faktiska fördelarna beror på vald modell, ställverksarrangemang, miljöförhållanden och projektspecifikationer.
Att kombinera ström- och spänningstransformatorer i en enhet kan minska det fotavtryck som krävs för separata komponenter. Detta är särskilt användbart i kompakta transformatorstationer, distributionsstationer av boxtyp och installationer där panelutrymmet är begränsat.
Huixings produktbeskrivning identifierar gjuthartsisolering och utomhuslämplighet som nyckelfunktioner. Dess integrerade konfiguration beskrivs också som att använda CPE-typ utomhusväggbussningar för kompatibla installationer. Projektteam bör bekräfta de erforderliga miljöklassificeringarna, monteringsarrangemanget, föroreningsförhållandena och väderexponeringen innan de specificerar en enhet.
En koordinerad montering kan förenkla komponentpositionering och sekundär ledning. Förkonfigurerad utrustning kan också minska en del monteringsarbete på plats, även om installationen fortfarande kräver kvalificerad personal, korrekta terminalanslutningar och verifiering mot godkända ritningar.
Lämpligt specificerade instrumenttransformatorer tillhandahåller de insignaler som krävs av mätare, övervakningsenheter och skyddsreläer. Deras prestanda stöder tillförlitliga operativa beslut, förutsatt att hela mät- och skyddskedjan är korrekt utformad.
Att välja en mellanspänningsinstrumenttransformator kräver samordning mellan elektrisk design, utrustningsintegration, säkerhetskrav och upphandlingsplanering. En detaljerad specifikation hjälper till att förhindra missanpassning mellan transformatorn och det anslutna systemet.
Jobbar med en erfarenmellanspänning instrument transformator tillverkarekan hjälpa köpare att klargöra tekniska krav innan produktion. För skräddarsydda installationer, tillhandahåll enradsdiagram, systemklassificeringar, applikationsbeskrivning och nödvändiga gränssnittsdimensioner när du begär en offert.
Korrekt installation är avgörande för att upprätthålla mätnoggrannhet och elsäkerhet. Instrumenttransformatorer måste installeras enligt godkända ritningar, utrustningsinstruktioner, tillämpliga elektriska koder och platsspecifika säkerhetsprocedurer.
Viktig säkerhetsåtgärd:Öppna aldrig en strömtransformators sekundära lindning. Farliga spänningar kan utvecklas. Spänningstransformatorns sekundärkretsar måste också skyddas mot kortslutning, och deras sekundära jordning och skydd måste följa godkänd konstruktion.
Underhållsintervaller bör följa tillverkarens rekommendationer, driftsförhållanden och tillämpliga föreskrifter. Typiska inspektioner kan omfatta kontroll av isoleringsskador, föroreningar, lösa anslutningar, korrosion, överhettning och tecken på fuktinträngning.
För utomhusinstallationer bör miljöexponering och föroreningsnivåer beaktas vid planering av inspektions- och rengöringsscheman. Alla onormala avläsningar eller synliga defekter bör utvärderas av kvalificerad elektrisk personal innan utrustningen åter tas i bruk.
Deras primära syfte är att omvandla höga primärströmmar och spänningar till lägre sekundära signaler för mätning, energimätning, övervakning och skyddsrelä. Detta gör att lågspänningsinstrument och skyddssystem kan få den elektriska information som behövs för att övervaka mellanspänningsnätverk.
En strömtransformator reducerar primärströmmen till en proportionell sekundärström, medan en spänningstransformator reducerar primärspänningen till en proportionell sekundärspänning. Båda stödjer mätning och skydd, men de har olika klassificeringar, anslutningsarrangemang och säkerhetskrav.
Huixing beskriver sina mellanspänningsinstrumenttransformatorer för 10–17,5 kV kraftdistributionssystem. Köpare bör bekräfta den exakta modellen, maximal systemspänning, isoleringsnivå, transformationsförhållanden och tillämpliga tekniska specifikationer för deras projekt.
Ja, modeller som är speciellt utformade och klassade för utomhusbruk kan installeras i lämpliga utomhusdistributionsapplikationer. Innan köp, verifiera miljölämpligheten, isoleringsdesignen, monteringskraven och kompatibiliteten med installationsplatsen.
En integrerad 3CT+3PT-enhet kombinerar tre strömtransformatorer och tre spänningstransformatorer i en enhet. Det kan spara utrymme och förenkla utrustningsarrangemanget i kompakta transformatorstationer och andra kompatibla distributionsinstallationer. Konfigurationen bör kontrolleras mot projektets elschema och mätningskrav.
Begär ett modellspecifikt datablad, godkända tekniska ritningar, omvandlingsförhållanden, noggrannhetsklasser, märkeffekter, isoleringsklasser, tillämpliga standarder och relevant testdokumentation. För skräddarsydda projekt, bekräfta installationsgränssnittet och nödvändiga sekundära anslutningar innan du godkänner beställningen.
Instrumenttransformatorer för mellanspänning är avgörande för noggrann mätning, effektivt skydd och pålitlig drift i moderna kraftdistributionsnätverk. Deras lämplighet beror på korrekta omvandlingsförhållanden, noggrannhetskrav, isoleringsprestanda, felbeständighetsförmåga och kompatibilitet med den kompletta elektriska installationen. Integrerade konstruktioner kan erbjuda ytterligare fördelar där utrymme och installationseffektivitet är viktigt.
Huixing tillhandahåller instrumenttransformatorlösningar för mellanspänning för 10–17,5 kV distributionstillämpningar, inklusive mätning, övervakning och skyddskrav. Om du planerar en uppgradering av transformatorstationen, utvecklar ett kompakt distributionssystem eller skaffar utrustning för ett utomhuselektriskt projekt, se över dina tekniska krav noggrant ochkontakta ossför att diskutera produktspecifikationer, konfigurationsalternativ och en lämplig offert för ditt projekt.
