Huixingtillhandahållerhögspänningsisolatorlösningardesignad för pålitlig elektrisk isolering och mekaniskt stöd i transmissions- och distributionssystem. Med spänningstillämpningar som täcker 45kV–220kV för sitt produktsortiment, hjälper dessa isolatorer till att skydda luftledningar, transformatorstationer, anläggningar för förnybar energi och industriella kraftnät mot elektriska och miljömässiga påfrestningar.
En högspänningsisolator är en viktig komponent i modern elektrisk infrastruktur. Den separerar strömförande ledare från jordade strukturer, stödjer elektrisk utrustning och hjälper till att förhindra läckström och överslag. Att välja rätt isolator kräver mer än att matcha en spänningsklass: ingenjörer måste också utvärdera isoleringsmaterial, krypavstånd, mekanisk hållfasthet, föroreningsgrad, temperatur, monteringsmått och tillämpliga standarder. Den här guiden förklarar huvudtyperna, tillämpningarna, urvalskriterierna och underhållsöverväganden för högspänningsisoleringssystem, vilket hjälper projektutvecklare och inköpsteam att fatta bättre informerade beslut.
En högspänningsisolator är en elektrisk komponent som förhindrar oönskat strömflöde mellan spänningssatta ledare och jordade strukturer samtidigt som den ger det mekaniska stöd som installationen kräver. Det används ofta på transmissionstorn, transformatorstationssamlingsskenor, frånskiljare, strömbrytare och annan högspänningsutrustning.
I ett elnät kan isoleringsfel resultera i överslag, utrustningsskador, oplanerade avbrott och säkerhetsrisker. En lämpligt specificerad isolator hjälper till att upprätthålla elektriska spelrum och motstå driftspänning, kopplingsstötar, blixtimpulser och mekaniska belastningar.
Huixings produktsortiment täcker 45kV–220kV applikationer och erbjuder flera alternativ för isoleringsmaterial. Dess urval av högspänningsutrustning är avsedd för kraftöverföring, transformatorstationer, projekt för förnybar energi och industriella distributionssystem.
För projektering är det viktigt att skilja systemspänningen från utrustningens maximala märkspänning och erforderliga isolationsnivå. Dessa värden är relaterade men är inte utbytbara. Den slutliga specifikationen bör följa projektets elektriska konstruktion och tillämpliga kraftkrav.
Isoleringsmaterial påverkar elektrisk prestanda, mekaniskt beteende, miljöbeständighet, vikt och underhållskrav. Tre mycket använda alternativ är porslin, glas och silikongummikomposit.

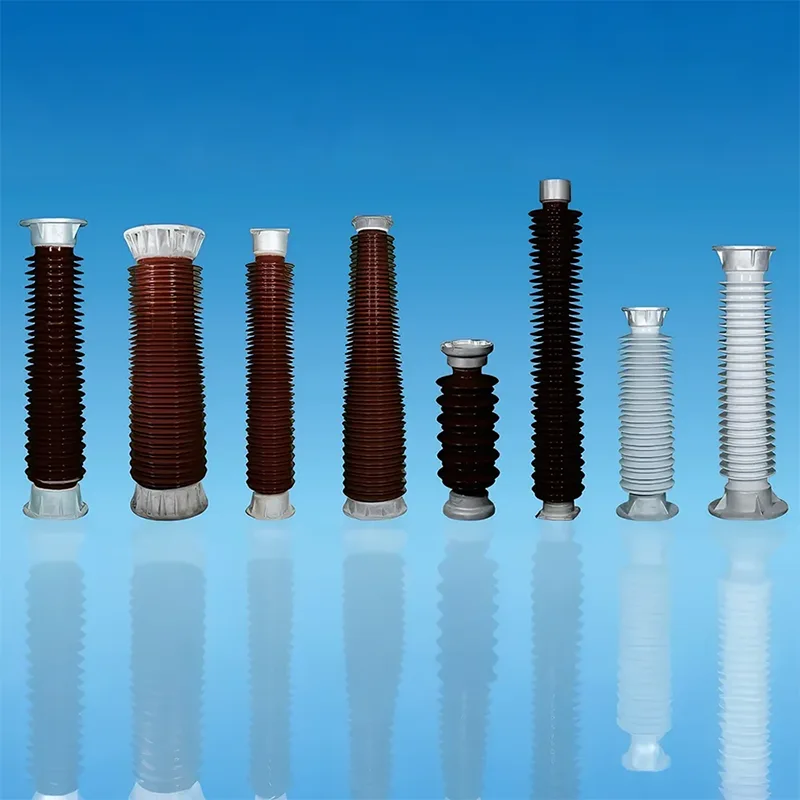

Porslin erbjuder etablerad elektrisk isoleringsprestanda, styvhet och motstånd mot många utomhusdriftsförhållanden. Porslinstolparisolatorer används vanligtvis för att stödja samlingsskenor och elektrisk utrustning i transformatorstationer. Deras lämplighet beror på specificerad elektrisk klassificering, mekanisk belastning, ytdesign och installationsmiljö.
Glas används i stor utsträckning i överliggande transmissionsapplikationer. Dess elektriska egenskaper och ytegenskaper gör den lämplig för specifika upphängnings- och linjeisoleringsdesigner. Ingenjörer bör verifiera den valda glasisolatorns mekaniska klassificering, föroreningsprestanda och kompatibilitet med linjens hårdvara.
Kompositkonstruktioner kombinerar vanligtvis en bärande kärna med ett isolerande polymerhölje. Silikongummi kan ge användbara hydrofoba ytegenskaper och relativt låg vikt. Dessa egenskaper kan vara fördelaktiga i kustnära områden, förorenade industrimiljöer och installationer där vikthantering har betydelse.
Inget material är universellt bäst. Urvalet bör beakta applikationen, miljöexponering, elektriska krav, mekanisk belastning, förväntade serviceförhållanden och tillverkarens verifierade tekniska dokumentation.
Isolatorer separerar spänningssatta ledare från jordade transmissionstorn samtidigt som de stöder belastningar orsakade av ledarvikt, vind och potentiell isansamling. Upphängnings- och töjningsarrangemang väljs enligt linjekonfigurationen, ledarspänningen och strukturell design.
Transformatorstationer använder stolpisolatorer för att stödja samlingsskenor och upprätthålla avstånd runt frånskiljare, strömbrytare och annan elektrisk utrustning. Den mekaniska styrkan och monteringskonfigurationen som krävs beror på utrustningens layout och driftsbelastningar.
Anläggningar för förnybar energi kräver pålitlig isolering vid transformatoranslutningar, högspänningsskenor och nätanslutningspunkter. Valet av isolator bör ta hänsyn till den elektriska designen, utomhusexponeringen och miljöförhållandena på platsen.
Tillverkningsanläggningar, gruvdrift, kemiska anläggningar och andra stora industrianläggningar kan driva dedikerade högspänningsdistributionsnät. Lämplig isolering hjälper till att upprätthålla säker separation mellan spänningssatta komponenter och jordade bärande strukturer, särskilt där damm, fukt eller frätande föroreningar förekommer.
Utforska Huixings produktsida för högspänningsisolatorer för produktinformation och tillgängliga specifikationer.
Dessa fördelar beror på korrekta specifikationer, tillverkningskvalitet, installationsmetoder och driftsförhållanden. Ingen isolator kan eliminera varje risk för elektriska fel, så skydd på systemnivå och rutininspektion är fortfarande väsentliga.
Innan du beställer bör ingenjörer jämföra den elektriska klassificeringen med den erforderliga mekaniska hållfastheten, krypavstånd, total höjd, monteringsmått och vikt. Huixings produktinformation inkluderar en specifikationstabell för stolpeisolator av porslin med modeller för flera spänningsklasser, inklusive 110kV och 220kV systemapplikationer.
| Parameter | Exempel eller referens | Varför det spelar roll |
|---|---|---|
| Spänningsklass | Projektspecifik; exempel inkluderar 110kV och 220kV | Upprättar erforderlig elapplikation och isoleringskoordinering. |
| Isolerande material | Komposit av porslin, glas eller silikongummi | Påverkar mekanisk design, miljölämplighet och underhållsöverväganden. |
| Fribärande styrka | Modellberoende; uttryckt i kN | Indikerar den specificerade böjbelastningsförmågan hos en stolpisolator. |
| Vridhållfasthet | Modellberoende; uttryckt i kN·m | Hjälper till att etablera lämplighet där vridningsbelastningar är relevanta. |
| Krypavstånd | Modellberoende; uttryckt i mm | Stöder den erforderliga ytisoleringsförmågan under föroreningar och fuktexponering. |
| Total höjd | Modellberoende; uttryckt i mm | Bestämmer installationsavstånd och utrustningsarrangemang. |
| Monteringsmått | Angivna övre och nedre monteringshålskonfigurationer | Säkerställer kompatibilitet med stödjande strukturer och anslutningshårdvara. |
| Vikt | Modellberoende; uttryckt i kg | Påverkar transport, lyft och installationsplanering. |
Till exempel, Huixings publicerade stolpisolatortabell i porslin listar modell C6-550-3150 för en 110kV systemspänning, med 6kN fribärande styrka, 4kN·m vridhållfasthet, 3 150 mm nominellt krypavstånd och 1 220 mm total höjd. Den angivna vikten är 57 kg. Dessa värden gäller för den specifika modellen och får inte generaliseras till andra isolatorer.
För applikationer med högre spänning innehåller samma produkttabell även 220kV-systemmodeller med olika mekaniska klassificeringar, dimensioner och vikter. Bekräfta alltid aktuell ritning och tekniskt datablad före upphandling eftersom den valda modellen och projektkraven avgör den slutliga konfigurationen.
Ett tillförlitligt köpbeslut börjar med projektets tekniska krav snarare än bara priset. Använd följande checklista för att jämföra lämpliga produkter.
När du begär en offert, ange spänningsklass, installationstyp, miljöförhållanden, erforderliga mekaniska klassificeringar, kvantitet, tillämpliga standarder och leveransdestination. Denna information hjälper leverantören att identifiera en lämplig modell och minskar risken för specifikationsfel.
Även en korrekt vald isolator kan underprestera om den skadas under transporten eller installeras felaktigt. En disciplinerad inspektions- och installationsprocess hjälper till att bevara den avsedda elektriska och mekaniska prestandan.
Inspektionsfrekvensen bör återspegla företagets underhållspolicy, utrustningens skick, miljöns allvarlighet och drifthistorik. Högföroreningar eller kustnära installationer kan kräva andra inspektions- och rengöringsarrangemang från renare miljöer. Underhållsbeslut bör baseras på dokumenterade platskrav snarare än ett universellt schema.
Dess primära syfte är att elektriskt isolera strömförande ledare eller komponenter från jordade strukturer samtidigt som det ger det mekaniska stöd som krävs av installationen. Det hjälper till att förhindra läckström och överslag när den är korrekt vald och installerad.
Kompositmaterial av porslin, glas och silikongummi är vanliga alternativ. Det bästa valet beror på spänningskrav, mekaniska belastningar, föroreningsnivåer, väderexponering, monteringsdesign och underhållsöverväganden.
Huixing beskriver sitt sortiment av högspänningsisolatorer som täcker 45kV–220kV applikationer. Dess publicerade postisolatortabell i porslin listar också utvalda modeller för andra systemspänningsklasser. Köpare bör bekräfta den exakta modell och betyg som krävs för deras projekt.
Krypavstånd bör bestämmas utifrån tillämpliga isoleringssamordningskrav, föroreningsgrad, miljöförhållanden och relevanta standarder. Den bör inte väljas enbart genom att matcha den nominella systemspänningen.
Begär det tekniska databladet, godkända måttritningar, tillämpliga testrapporter, inspektionsdokumentation, installationsinstruktioner och bekräftelse av de standarder som krävs. Projektspecifik dokumentation hjälper till att verifiera att den valda produkten matchar den tekniska designen.
Ja, förutsatt att den valda designen är lämplig för platsens föroreningar, saltstänk, luftfuktighet, temperatur och kemikalieexponering. Materialval, krypavstånd, underhållsplanering och projektspecifik verifiering är viktiga för dessa miljöer.
En högspänningsisolator är en kritisk del av en säker och pålitlig kraftinfrastruktur. Dess prestanda beror på den korrekta kombinationen av elektriska klassificeringar, mekanisk styrka, krypavstånd, materialval, miljölämplighet och installationskvalitet. En grundlig teknisk granskning före upphandling kan minska kompatibilitetsproblem, förbättra underhållsplaneringen och stödja långsiktig nätverkstillförlitlighet.
Huixing erbjuder högspänningsisoleringslösningar för transmissionsledningar, transformatorstationer, anläggningar för förnybar energi och industriella kraftsystem. Om du skaffar en isolator för en ny installation, nätuppgradering eller byte av utrustning, granska produktspecifikationerna ochkontakta ossmed din spänningsklass, mekaniska krav, driftsmiljö och projektmängd. Huixings team kan hjälpa dig att identifiera en lämplig konfiguration och tillhandahålla den tekniska information som behövs för din upphandlingsutvärdering.
