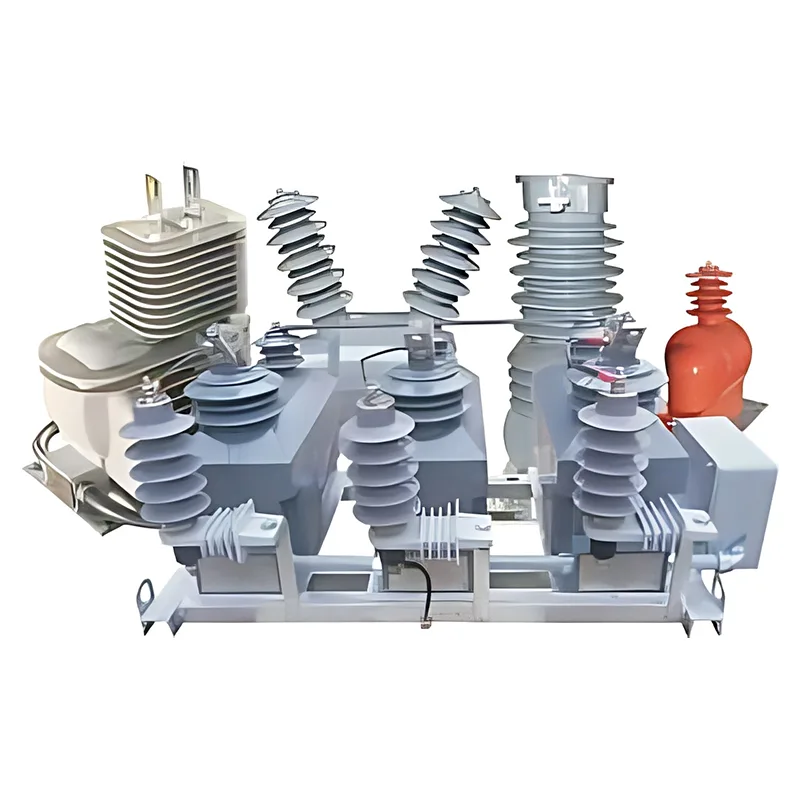

Mellanspänningsinstrumenttransformatorer

Mellanspänningsinstrumenttransformatorer är kärnavkännings- och mätenheter för 10–17,5 kV kraftdistributionssystem. De stegar noggrant ner höga strömmar och spänningar till vanliga lågnivåsignaler för energimätning, systemövervakning och skyddsrelä. De fungerar som viktiga länkar mellan högspänningsströmkretsar och lågspänningskontrollsystem, de uppfyller internationella standarder och ger solid datastöd för säker, effektiv och stabil drift av nätet.

Primära fältapplikationer

Mät- och skyddskretsar i transformatorstationer utomhus

Installerade i mät- och skyddsslingor på 10–17,5 kV utomhusstationer, samlar de in ström- och spänningssignaler synkront för att möta kraven på högprecisionsenergimätning. De är helt kompatibla med IEC 60044-1 och ANSI C57.13 och uppnår mycket exakt och stabil datainsamling för strömdebitering och driftledning av nät.

Skyddskretsar för distributionsledningar och utrustning

Tillämpade på skyddskretsar av mellanspänningsdistributionsledningar, krafttransformatorer och kondensatorbanker, tål dessa transformatorer en märkt korttidstermisk ström på 80In i 1 sekund och en märkdynamisk ström på 2,5×80In. De fångar snabbt upp felsignaler för att stödja överbelastnings- och kortslutningsskydd för kraftutrustning.

Tillbehör för elektrisk utrustning utomhus

Skräddarsydda som matchande integrerade komponenter för utomhuspolmonterade strömbrytare, ringhuvudenheter och annan utomhuskraftutrustning, de är utrustade med CPE-typ utomhusväggbussningar. Denna struktur möjliggör stabil utomhusdrift utan extra skyddshöljen eller hjälpstrukturer.

Utrymmesbegränsade kompakta distributionsinstallationer

Dessa integrerade transformatorer av gjuten typ är idealiska för utrymmesbegränsade kompakta distributionsstationer och transformatorstationer av boxtyp, och kombinerar 3CT och 3PT till en enda enhet för att avsevärt minska installationsutrymmet. Med en 600V terminalisoleringsnivå passar de perfekt i tätt anordnade kraftutrustningslayouter.

Övertygande tekniska fördelar

Mellanspänningsinstrumenttransformatorer har fem framträdande tekniska styrkor, vilket gör dem till idealiska produkter för moderna mellanspänningsdistributionsnät:

Integrerad design sparar utrymme och minskar kostnaderna

Den gjutna allt-i-ett-strukturen som integrerar 3CT och 3PT eliminerar separat installation av ström- och spänningstransformatorer. Det minimerar effektivt installationsutrymmet, förenklar kablage på plats och minskar de totala projektkonstruktionskostnaderna.

Överlägsen anpassningsförmåga utomhus och driftsäkerhet

Genom att använda högpresterande gjuthartsisolering med en isoleringsnivå på 17,5/38/95kV erbjuder de utmärkt väderbeständighet och är lämpliga för direkt utomhusinstallation. De kan motstå allvarliga termiska och elektrodynamiska effekter orsakade av kortslutningar, med en ultralåg långtidsfelfrekvens.

Exceptionell överbelastningskapacitet för komplexa driftsförhållanden

De stöder kontinuerlig drift vid 120 % av märkström (1,2 tum) och kan arbeta under 130 % ~ 150 % märkströmsöverbelastning i upp till 8 timmar. Utmärkt överbelastningsanpassningsförmåga möter frekventa belastningsvariationer i moderna distributionsnätverk.

Dubbel tillförlitlighet för mät- och skyddsfunktioner

Med en instrumentsäkerhetsfaktor på FS=5 och en stabil sekundärlindningsspänning på 3kVef säkerställer de exakt signalöverföring. De uppfyller höga noggrannhetsstandarder för energimätning och matar ut tillförlitliga utlösningssignaler för skyddsanordningar. De är helt kompatibla med IEC 61869-1 och IEC 61869-4 och har bred kompatibilitet med globala nätanläggningar.

Enkel installation, lågt underhåll, lång livslängd

Deras kompakta förkalibrerade design kräver ingen komplex driftsättning på plats och tillåter utomhusinstallation utan extra skydd. Det gjutna hartshöljet ger utmärkt fuktsäker, dammsäker och anti-åldrande prestanda och kräver nästan inget rutinunderhåll. Endast regelbundna visuella inspektioner krävs för att säkerställa en långsiktig stabil drift, vilket ger hög praktisk och kostnadseffektivitet.
