Huixingger professionellt konstrueradTransformatorstationskopplingarför kraftinfrastrukturprojekt där säkra mekaniska anslutningar, stabil elektrisk prestanda och långvarig korrosionsbeständighet är avgörande. Designade för sammankoppling av utrustning, installation av samlingsskenor, skarvning av ledare och strukturell montering, hjälper dessa kopplingar kraftingenjörer att bygga pålitliga transformatorstationssystem för krävande driftsmiljöer.
Artikelsammanfattning:Transformatorstationskopplingar är små men kritiska komponenter i krafttransformatorstationer. De ansluter ledare, samlingsskenor, isolatorer, strukturella delar och elektrisk utrustning samtidigt som de hanterar mekaniska belastningar, vibrationer, termiska rörelser och miljöexponering. Den här guiden förklarar deras huvudtyper, applikationer, material- och ytbehandlingsöverväganden, kvalitetskrav och inköpsfaktorer för energi-, EPC- och eltekniska projekt.
Innehållsförteckning
- Varför är anslutningar för transformatorstationer viktiga?
- Vilka typer av anslutningsbeslag används i transformatorstationer?
- Var används kopplingsdon för transformatorstation?
- Vilka material och ytbehandlingar spelar roll?
- Hur ska du välja rätt beslag?
- Varför överväga Huixing för substationsanslutningskomponenter?
- Vanliga frågor
Varför är anslutningar för transformatorstationer viktiga?
Moderna transformatorstationer är beroende av hundratals mekaniska och elektriska anslutningspunkter. En transformator, samlingsskena, strömbrytare, frånskiljare, isolatorsträng, ledare eller bärande struktur kan inte fungera som ett integrerat system utan korrekt vald anslutningshårdvara.
Transformatorstationskopplingartillhandahålla gränssnittet mellan dessa komponenter. Beroende på deras design kan de överföra mekaniska belastningar, säkra ledare, upprätthålla elektrisk kontinuitet, kompensera för rörelser eller förhindra oavsiktlig lossning.
En pålitlig montering måste fungera konsekvent under förhållanden som:
- Kontinuerlig elektrisk belastning och temperaturförändringar
- Vind, vibrationer och mekanisk stress
- Termisk expansion och sammandragning
- Utomhusfukt, oxidation och industriell förorening
- Kortslut mekaniska krafter och onormala driftsförhållanden
- Långsiktiga installations- och underhållskrav
Av denna anledning bör val av passform inte baseras enbart på mått eller inköpspris. Mekanisk styrka, kontaktpålitlighet, korrosionsbeständighet, dimensionsnoggrannhet, installationskompatibilitet och förväntade serviceförhållanden bör alla utvärderas tillsammans.
Vilka typer av anslutningsbeslag används i transformatorstationer?
Olika anslutningspunkter kräver olika hårdvarustrukturer. Ett väl utformat produktsortiment omfattar normalt komponenter för utrustningsanslutningar, samlingsskenor, isolatormontage, ledarskarvning och låsning.
| Monteringstyp | Primär funktion | Typisk tillämpning | Nyckelkrav |
|---|---|---|---|
| Länkar och plattor | Mekanisk anslutning | Utrustning och strukturell montering | Hög hållfasthet och dimensionsnoggrannhet |

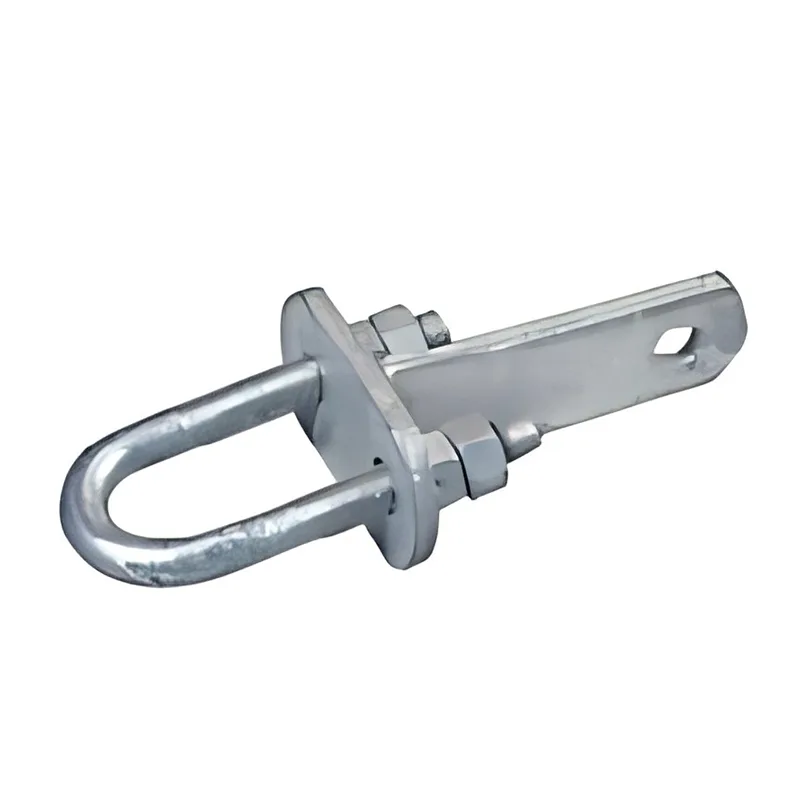

| U-bultar och U-skruvar | Klämning och fastsättning | Samlingsskenor och konstruktionselement | Stabil spännkraft |
| Kul-och-socket beslag | Isolatoranslutning | Isolatorsträngmontering | Flexibel rörelse och lastkapacitet |
| Klavar och stift | Foganslutning och låsning | Isolator- och hårdvaruaggregat | Säker mekanisk inkoppling |
| Skarvningskontakter | Ledaranslutning | Ledarskarvning och reparation | Tillförlitlig elektrisk kontakt |
| Expansionsfogar | Termisk rörelsekompensation | Samlingsskensystem | Kontrollerad flexibilitet |
| Koppar-aluminium övergångsbeslag | Olika metallanslutning | Koppar-till-aluminium-gränssnitt | Galvanisk korrosionskontroll |
Denna klassificering gör upphandlingen enklare eftersom ingenjörer kan matcha monteringsstrukturen med den faktiska anslutningsfunktionen istället för att behandla all transformatorstations hårdvara som utbytbar.
Var används kopplingsdon för transformatorstation?
Sammankoppling av utrustning
Anslutningskomponenter kan användas för att upprätta mekaniska eller ledande anslutningar mellan större transformatorstationsutrustning. Justerbara anslutningsstrukturer kan också tillgodose olika installationsvinklar och avståndskrav, vilket gör dem användbara när utrustningslayouter varierar från projekt till projekt.
Installation av samlingsskenor
Samlingsskenor måste förbli korrekt placerade samtidigt som de tål elektriska belastningar, vibrationer, vindkrafter och temperaturrelaterade rörelser. U-bultar, klämmor, plattor, stöd och expansionsrelaterade komponenter hjälper till att upprätthålla en stabil positionering under hela driftscykeln.
Isolatorsträngmontering
Kul-och-hylsa beslag, gaffel, stift och tillhörande hårdvara används ofta när isolatorer ansluts till ledare eller bärande strukturer. Deras mekaniska design gör att enheten kan ta emot rörelser samtidigt som den bibehåller en säker anslutning.
Ledarskarvning och övergångsanslutningar
Skarvningskontakter och övergångsbeslag är särskilt viktiga när ledare måste sammanfogas eller när koppar- och aluminiumledare möts. Rätt konstruerade övergångskomponenter kan hjälpa till att hantera skillnader mellan olika metaller och minska risken för försämring av anslutningen.
Strukturell fixering och underhåll
Kopplingsbeslag stödjer även installation och underhåll av transformatorstationsstål och elektriska enheter. Standardiserade dimensioner kan förenkla bytesarbetet, minska installationstiden och hjälpa underhållsteam att återställa utrustning mer effektivt.
Vilka material och ytbehandlingar spelar roll?
Materialvalet påverkar direkt livslängden och mekaniska prestanda för anslutningshårdvara för transformatorstationer. Stål väljs vanligtvis där hög mekanisk hållfasthet krävs, medan koppar, aluminium och specialiserade legeringar kan användas där elektrisk ledningsförmåga eller viktminskning är en prioritet.
För utomhusinstallationer är ytskydd lika viktigt. Huixings produktinformation lyfter fram varmförzinkning som en nyckelbehandling för att förbättra korrosionsbeständigheten. En enhetlig zinkbeläggning hjälper till att skydda utsatta stålytor mot oxidation och rost, särskilt i utomhusmiljöer.
Viktiga material- och tillverkningsöverväganden inkluderar:
- Mekanisk styrka:Armaturen ska motstå förväntade drag-, skjuv- och belastningskrafter.
- Måttnoggrannhet:Noggranna dimensioner hjälper till att förhindra installationsproblem och anslutningsfel.
- Elektrisk prestanda:Ledande anslutningskomponenter bör ge stabil kontakt med lämpligt kontaktmotstånd.
- Korrosionsskydd:Ytbehandlingar bör matcha platsens luftfuktighet, föroreningar, saltexponering och utomhusförhållanden.
- Termisk kompatibilitet:Komponenter bör anpassas till förväntade temperaturförändringar och termiska rörelser.
- Tillverkningskonsistens:Konsekvent produktionskvalitet är avgörande när beslag köps in i stora kvantiteter för samma projekt.
Hur ska du välja rätt beslag?
Att välja rätt anslutningshårdvara börjar med de faktiska tekniska kraven snarare än bara produktnamnet. Upphandlingsteam och elektriker bör granska hela anslutningsmiljön innan de bekräftar specifikationerna.
1. Bekräfta anslutningsfunktionen
Bestäm om komponenten krävs för utrustningsanslutning, skarvning av ledare, skenstöd, strukturell infästning, isolatormontering eller termisk expansionskompensation.
2. Kontrollera dimensioner och kompatibilitet
Anslutningsmått, bultarrangemang, ledarstorlekar, installationsvinklar och monteringsgränssnitt bör matcha den befintliga eller planerade utrustningen. Dimensionell kompatibilitet minskar modifieringsarbetet under installationen.
3. Utvärdera driftsmiljön
För utomhustransformatorstationer förtjänar korrosionsbeständighet särskild uppmärksamhet. Kustnära, fuktiga, industriella och kraftigt förorenade miljöer kan kräva förbättrat ytskydd och noggrant utvalda material.
4. Tänk på mekaniska och elektriska belastningar
Armaturen måste kunna hantera de förväntade mekaniska krafterna samtidigt som den bibehåller pålitlig elektrisk prestanda där konduktivitet är en del av dess funktion.
5. Granska kvalitetskontroll och leveranskapacitet
För stora infrastrukturprojekt är konsekventa partier och pålitlig leverans lika viktigt som individuell produktprestanda. Köpare bör utvärdera råvarukontroll, tillverkningsnoggrannhet, inspektionsprocedurer, förpackning och produktionskapacitet innan de lägger bulkordrar.
Varför överväga Huixing för substationsanslutningskomponenter?
Huixing positionerar sina anslutningsprodukter för transformatorstationer kring praktiska krafttekniska krav, inklusive mekanisk styrka, korrosionsbeständighet, exakt passning och pålitlig långtidsdrift. Enligt dess produktinformation är beslagen tillverkade av stål och skyddade genom varmförzinkning, medan produktionen innehåller kvalitetskontroller från råvarukontroll till färdig produktprovning.
Företaget tillhandahåller också ett bredare utbud avtransformatorstationsbeslag, stödjande applikationer som inkluderar installation av samlingsskenor, utrustningsanslutning, isolatormontering, ledningsanslutning och strukturell infästning. Detta bredare produktsortiment kan vara användbart för projekt som kräver samordnad upphandling snarare än att köpa varje komponent separat.
För internationella köpare, en kapabelKina tillverkare och leverantörbör kunna tillhandahålla konsekventa specifikationer, anpassningsstöd, samordning av bulkorder och lyhörd teknisk kommunikation. Dessa faktorer kan direkt påverka projektplanering och totala upphandlingskostnader.
När man utvärderar en leverantör är det användbart att begära ritningar, materialinformation, ytbehandlingsdetaljer, tillämpliga standarder, inspektionsdokumentation, förpackningsspecifikationer och prover vid behov. Detta skapar en tydligare teknisk grund för att jämföra leverantörer och minska inköpsrisken.
Vanliga frågor
Vad används transformatorstationskopplingar till?
De används för att upprätta mekaniska och elektriska anslutningar inom transformatorstationer. Vanliga tillämpningar inkluderar sammankoppling av utrustning, montering av samlingsskenor, isolatormontering, skarvning av ledare, strukturell fixering och kompensation för termisk rörelse.
Varför är varmförzinkning viktigt för transformatorstationsbeslag?
Varmförzinkning ger en skyddande zinkbeläggning över stålytor. Det hjälper till att minska oxidation och korrosion, vilket gör galvaniserade armaturer särskilt lämpliga för utomhuskraftsinfrastruktur som utsätts för fukt och växlande väderförhållanden.
Kan kopplingsbeslag användas med olika metaller?
Ja, specialiserade övergångsbeslag kan utformas för anslutningar mellan olika metaller som koppar och aluminium. Den lämpliga designen hjälper till att hantera de olika materialegenskaperna och minskar risken för galvanisk korrosion vid anslutningen.
Hur väljer jag rätt beslag för ett transformatorstationsprojekt?
Börja med anslutningsfunktionen, ledar- eller utrustningsdimensioner, mekaniska belastningar, elektriska krav, miljöförhållanden, ytbehandling och tillämpliga projektstandarder. Leverantörsritningar och tekniska specifikationer bör granskas innan slutligt urval.
Finns skräddarsydda anslutningsbeslag för transformatorstationer tillgängliga?
Anpassning kan vara tillgänglig beroende på tillverkare och projektkrav. Köpare bör tillhandahålla anslutningsmått, ritningar, materialpreferenser, driftsförhållanden, erforderliga kvantiteter och tillämpliga tekniska standarder när de begär en skräddarsydd lösning.
Slutsats
Tillförlitlig anslutningshårdvara är grundläggande för säker och stabil drift av transformatorstationen. Från sammankoppling av utrustning och montering av samlingsskenor till skarvning av ledare och isolatormontering, korrekt konstruerade kopplingar hjälper till att bibehålla mekanisk integritet och pålitliga elektriska anslutningar under långa driftsperioder. Om du köper högkvalitativa armaturer för en ny transformatorstation, nätuppgradering, underhållsprojekt eller applikation för bulkkraftinfrastruktur,kontakta osspå Huixing för att diskutera dina tekniska krav, produktspecifikationer, anpassningsbehov och upphandlingsplaner.
