Hur kan en högspänningsfrånskiljare förbättra säkerheten och tillförlitligheten i moderna kraftsystem

Högspänningsfrånskiljareär en kritisk komponent för säker elektrisk isolering i transmissions-, distributions-, transformatorstationer och industriella kraftsystem.Huixingförser GW4-seriens högspänningsfrånskiljare med spänningsklasser från 40,5 kV till 252 kV, som kombinerar synlig isolering, robust isolering, korrosionsbeständighet och flexibel installation för krävande krafttillämpningar utomhus.

En högspänningsfrånskiljare är konstruerad för att skapa ett tydligt synligt isolationsgap efter att en högspänningskrets har blivit strömlös. Till skillnad från en strömbrytare används den främst för elektrisk isolering snarare än att avbryta felström. Detta gör den till en viktig säkerhetsanordning vid inspektion av utrustning, underhåll, växlingsoperationer och konfiguration av kraftsystemet.

GW4-serien från Huixing använder en horisontell roterande struktur med två kolumner och täcker 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV och 252 kV spänningsklasser. Dess design innehåller ledande komponenter av höghållfast aluminiumlegering, korrosionsbeständig hårdvara, valfria jordningsbrytare och isoleringsstrukturer avsedda för utmanande utomhusmiljöer.

Innehållsförteckning

1. Vad är en högspänningsfrånskiljare?
2. Varför är en högspänningsfrånskiljare viktig?
3. Hur fungerar GW4 högspänningsfrånskiljare?
4. Var används högspänningsfrånskiljare?
5. Vilka är de viktigaste fördelarna?
6. Vilka tekniska parametrar bör köpare överväga?
7. Hur ska du välja rätt modell?
8. Vanliga frågor
9. Slutsats

Vad är en högspänningsfrånskiljare?

En högspänningsfrånskiljare, även känd som en högspänningsisolator, är en mekanisk omkopplingsanordning som används för att tillhandahålla elektrisk isolering i högspänningskretsar. Dess primära syfte är att separera en del av ett elektriskt system från det strömförande nätet så att underhållspersonal kan arbeta på utrustningen under korrekt etablerade säkerhetsförhållanden.

En av dess viktigaste egenskaper är det synliga isoleringsgapet som skapas när huvudkontakterna öppnas. Denna fysiska separation ger en enkel indikation på att den relevanta kretssektionen har isolerats.

Det är viktigt att skilja en frånskiljare från en strömbrytare. En strömbrytare är konstruerad för att bryta normal belastningsström och felström, medan en frånskiljare vanligtvis används när kretsen redan har blivit strömlös och är avsedd att upprätta en säker isoleringspunkt.

• Ger en synlig elektrisk isoleringspunkt.
• Stöder säkert underhåll av högspänningsutrustning.
• Hjälper att separera samlingsskenor, transformatorer, ledningar och brytare.
• Kan konfigureras med jordningsbrytare för extra säkerhet.
• Stöder kopplingsarrangemang i transformatorstationer och transmissionssystem.

Varför är en högspänningsfrånskiljare viktig?

Högspänningsinfrastruktur kräver flera skyddslager eftersom elektriska fel, oavsiktlig strömförsörjning och felaktig omkoppling kan orsaka allvarliga skador på utrustningen och personalrisker. En korrekt konstruerad frånskiljare bidrar till denna säkerhetsarkitektur genom att etablera en pålitlig fysisk isoleringspunkt.

I en transformatorstation kan till exempel underhåll kräva att en transformator, samlingsskenesektion, transmissionsledning eller strömbrytare separeras från det strömförande nätet. När den relevanta kretsen har blivit strömlös och den erforderliga kopplingssekvensen har slutförts, kan frånskiljaren upprätta den nödvändiga isoleringen.

För system som inkluderar en jordningsbrytare kan mekanisk förregling hjälpa till att framtvinga den korrekta driftsekvensen mellan huvudfrånskiljaren och jordningsmekanismen. Detta minskar risken för osäker drift och hjälper till att förbättra den övergripande växlingsdisciplinen.

Hur fungerar GW4 högspänningsfrånskiljare?

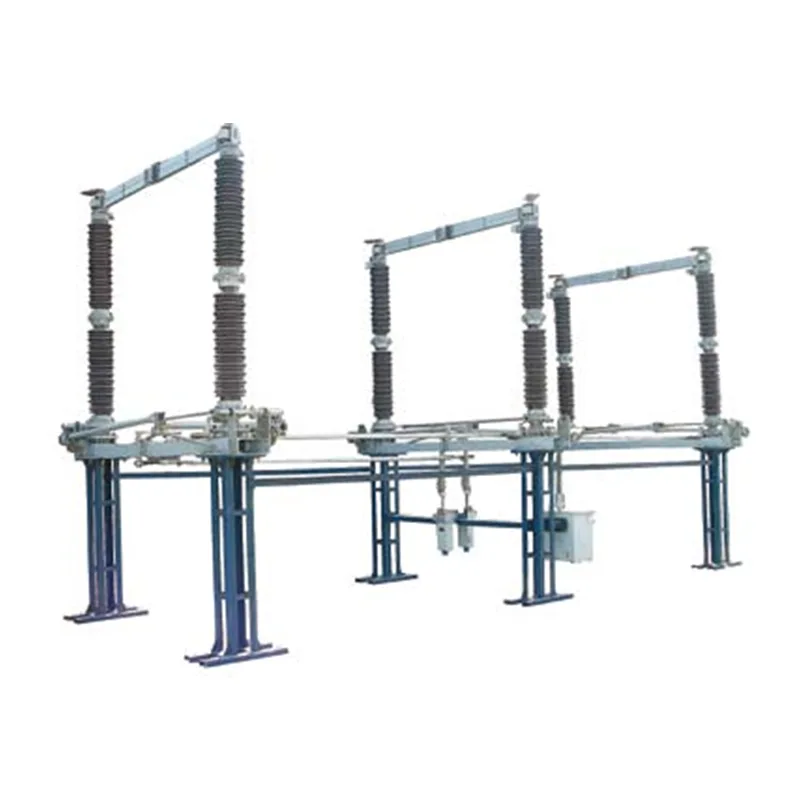

GW4-serien har en dubbelkolonn horisontell roterande struktur. När mekanismen fungerar roterar de ledande komponenterna för att skapa ett öppet isoleringsavstånd. Det resulterande gapet ger synlig separation mellan den isolerade kretsen och den spänningssatta sidan.

Den ledande stången använder en höghållfast aluminiumlegeringsprofil, medan en flexibel kopparflätad anslutning hjälper till att upprätthålla tillförlitlig elektrisk ledningsförmåga. Fjädrar av rostfritt stål med yttre tryck används i kontaktstrukturen för att bibehålla ett stabilt kontakttryck samtidigt som de motstår korrosion.

För utomhusinstallationer får exponerade metallkomponenter varmförzinkning, medan transmissionskomponenter kan innehålla stift av rostfritt stål och kompositbussningar. Dessa konstruktionsval är särskilt värdefulla där utrustningen utsätts för regn, snö, saltstänk, industridamm, temperaturförändringar och andra miljöpåfrestningar.

Utvalda konfigurationer kan också inkludera sorteringsringar och skärmkåpor. Dessa komponenter hjälper till att förbättra distributionen av elektriska fält och minska radiostörningar i krävande högspänningstillämpningar.

Var används högspänningsfrånskiljare?

En högspänningsfrånskiljare kan appliceras över ett brett utbud av elektrisk infrastruktur. Lämplig spänningsklass, strömklass, isoleringsnivå, mekanisk konfiguration och miljödesign beror på projektet.

Kraftverk och transformatorstationer

I termiska, vattenkrafts-, sol- och andra kraftgenererande anläggningar kan frånskiljare isolera transformatorer, strömbrytare, samlingsskenor och annan större utrustning. I transformatorstationer kan de stödja sektionering av samlingsskenorna och underhållsisolering.

Överförings- och distributionsnät

Högspänningsledningar kräver pålitlig isoleringsutrustning för underhåll och kopplingsoperationer. Beroende på systemkonfigurationen kan frånskiljare även användas med spänningstransformatorer och överspänningsavledare.

Projekt för förnybar energi

Stora solcells- och vindkraftanläggningar kräver pålitlig omkopplings- och isoleringsutrustning. Konfigurationerna på 40,5 kV och 72,5 kV kan vara lämpliga för särskilda tillämpningar för förnybar energi, medan modeller med högre spänning kan stödja nätanslutning och transformatorstationsinfrastruktur.

Industriella kraftsystem

Metallurgiska anläggningar, kemiska anläggningar och andra stora industrianläggningar driver ofta högspänningsdistributionssystem. En robust frånskiljare kan ge underhållsisolering för högspänningsverkstadsutrustning samtidigt som den erbjuder motståndskraft mot vibrationer och förorenade miljöer.

Järnväg och speciella högspänningssystem

Specialiserade högspänningsinstallationer, inklusive dragkraftssystem för järnvägar, kan dra nytta av mekaniska förreglingsarrangemang som samordnar huvudfrånskiljaren och jordningsbrytaren.

Vilka är de viktigaste fördelarna med en högspänningsfrånskiljare?

För köpare som utvärderar en leverantör av högspänningsfrånskiljare är elektrisk prestanda bara en del av beslutet. Mekanisk tillförlitlighet, miljöbeständighet, underhållskrav och konfigurationsflexibilitet kan ha en lika viktig effekt på livscykelprestandan.

• Bred spänningstäckning:GW4-serien täcker spänningsklasser från 40,5 kV till 252 kV.
• Pålitlig strömförande:Konfigurationer stöder märkströmmar som sträcker sig upp till 6300A.
• Stark isoleringsförmåga:Flera effektfrekvens- och blixtimpulsmotståndsnivåer finns tillgängliga över hela sortimentet.
• Utomhus hållbarhet:Galvaniserade metallkomponenter och korrosionsbeständiga mekaniska delar hjälper till att motstå svåra väderförhållanden.
• Flexibel jordningskonfiguration:Jordningsbrytare kan konfigureras på vardera sidan av basen, med enkel- eller dubbeljordningsarrangemang.
• Minskade underhållskrav:Modulära komponenter och underhållsorienterad mekanisk konstruktion förenklar inspektion och byte.
• Anpassningsförmåga för hård miljö:Produkten är designad för temperaturer från -40°C till +40°C, starka vindar upp till 34m/s, isbeläggning upp till 10mm och applikationer på hög höjd upp till 4000m.

Vilka tekniska parametrar bör köpare överväga?

Det tekniska urvalet bör alltid baseras på det faktiska elnätet, miljöförhållanden, installationskonfiguration och tillämpliga projektstandarder. Följande representativa specifikationer illustrerar utbudet som finns i GW4-serien.

Andra valparametrar inkluderar effekt-frekvens motstå spänning, blixtimpuls motstå spänning, krypavstånd, isoleringsavstånd, terminal mekanisk belastning, isolatorstyrka, installationskonfiguration och jordningskrav.

Hur ska du välja rätt modell?

Att välja rätt högspänningsfrånskiljare kräver mer än att matcha den nominella systemspänningen. En professionell specifikationsgranskning bör överväga hela driftmiljön och det elektriska nätverket.

1. Bestäm systemspänningen.Välj en spänningsklass som matchar de faktiska nät- och isoleringskraven.
2. Bekräfta den kontinuerliga strömmen.Märkströmmen måste vara tillräcklig för normala driftsförhållanden och förväntad systembelastning.
3. Utvärdera kortslutningsförhållanden.Kontrollera korttids- och toppmotståndsströmkrav mot förväntad felnivå.
4. Se över isoleringskraven.Tänk på effekt-frekvens motstå spänning, blixtimpuls motstå spänning, krypavstånd, höjd och föroreningsnivå.
5. Bedöm installationsmiljön.Temperatur, vind, is, saltstänk, industriell förorening, höjd över havet och seismiska förhållanden kan påverka den lämpliga konfigurationen.
6. Definiera jordningsarrangemanget.Bestäm om en enkel jordningsbrytare, dubbeljordningskonfiguration eller annat arrangemang krävs.
7. Kontrollera mekaniska och underhållskrav.Överväg driftfrekvens, installationsutrymme, åtkomst för underhåll och kompatibilitet med den befintliga transformatorstationens layout.

För stora överförings- och distributionsprojekt rekommenderas teknisk kommunikation med en erfaren tillverkare innan utrustningsspecifikationen slutförs. Detta hjälper till att säkerställa att den valda konfigurationen matchar systemets elektriska, mekaniska och miljömässiga krav.

Vanliga frågor om högspänningsfrånskiljare

Vad är huvudsyftet med en högspänningsfrånskiljare?

Huvudsyftet är att tillhandahålla tillförlitlig elektrisk isolering och ett synligt isolationsgap i en högspänningskrets efter att kretsen har blivit ordentligt strömlös. Det stöder säkert underhåll och växlingsprocedurer.

Vad är skillnaden mellan en frånskiljare och en strömbrytare?

En strömbrytare är utformad för att bryta normal belastningsström och felström, medan en frånskiljare i första hand är avsedd att upprätta elektrisk isolering. En frånskiljare ska normalt inte användas som ersättning för en strömbrytare när felavbrott krävs.

Vilket spänningsområde täcker Huixing GW4-serien?

GW4-serien täcker spänningsklasser från 40,5 kV till 252 kV, inklusive 40,5 kV, 72,5 kV, 126 kV, 145 kV, 170 kV och 252 kV konfigurationer.

Kan en högspänningsfrånskiljare förses med en jordningsbrytare?

Ja. GW4-serien kan konfigureras med jordningsbrytare, inklusive enkeljordnings- och dubbeljordningsarrangemang. Mekanisk förregling kan också hjälpa till att kontrollera driftsekvensen.

Är GW4-serien lämplig för utomhusapplikationer?

Ja. Designen är avsedd för utomhuskraftsystem och innehåller korrosionsbeständiga mekaniska komponenter och varmförzinkade exponerade ståldelar. Den specificerade miljöförmågan inkluderar även temperaturer från -40°C till +40°C och starka väderförhållanden utomhus.

Slutsats: Varför välja en högspänningsfrånskiljare för kritisk kraftinfrastruktur?

En pålitligHögspänningsfrånskiljaretillhandahåller ett väsentligt lager av elektrisk isolering för transformatorstationer, transmissionsnät, projekt för förnybar energi, kraftverk och industriella högspänningssystem. Med spänningsklasser från 40,5 kV till 252 kV, robust isolering, korrosionsbeständig konstruktion, flexibla jordningskonfigurationer och en mekanisk uthållighetsklassning på minst 5000 operationer, är GW4-serien konstruerad för krävande kraftsystemtillämpningar.

För projektingenjörer, EPC-entreprenörer, verktyg och köpare av kraftutrustning som letar efter en pålitlig tillverkare och leverantör i Kina, kan Huixing tillhandahålla lösningar för högspänningsisolering som är skräddarsydda för olika spänningsnivåer, strömklasser, miljöförhållanden och installationskrav.Kontakta ossidag för att diskutera dina projektspecifikationer, begära teknisk information och hitta rätt högspänningsfrånskiljarkonfiguration för ditt kraftsystem.
