Huixingtillhandahåller kraftutrustningslösningar för transmissions- och distributionssystem, inklusiveHögspänningsbrytaredesignad för utomhustransformatorstationer och högspänningsprojekt. Genom att använda en SF₆-gasbrytare med död tank med dubbelbågssläckningsteknik hjälper denna utrustning till att kontrollera elektriska kretsar, avbryta kortslutningsfel och stödja tillförlitlig drift av nätet. Att förstå dess arbetsprinciper, tekniska specifikationer och urvalskriterier gör det möjligt för företag, EPC-entreprenörer och industriella kraftanvändare att fatta välgrundade köpbeslut.
En högspänningsbrytare är en viktig skyddsanordning i moderna elsystem. Den växlar kretsar under normal drift och avbryter felströmmar när onormala elektriska förhållanden uppstår. Huixings portfölj av döda tank SF₆ gas högspänningsbrytare täcker märkspänningsnivåer från 40,5 kV till 245 kV, med märkbara kortslutningsbrytströmalternativ som sträcker sig från 25 kA till 63 kA. Dess dubbla bågsläckande design kombinerar självenergi och principer av puffertyp för att stödja tillförlitliga avbrott under olika felförhållanden. Den här guiden förklarar driftsmekanismen, de viktigaste fördelarna, tillämpningarna, tekniska parametrarna, urvalsöverväganden och underhållspraxis som elingenjörer och projektköpare bör förstå innan de väljer en strömbrytare.
En högspänningsbrytare är en omkopplings- och skyddsanordning utformad för att upprätta, bära och avbryta elektrisk ström i högspänningssystem. Till skillnad från en konventionell switch måste den kunna bryta felströmmar som kan nå extremt höga nivåer vid kortslutning.
När ett fel uppstår upptäcker skyddssystemet onormala elektriska förhållanden och skickar ett utlösningskommando till strömbrytaren. Dess manövermekanism separerar kontakterna, och ljusbågssläckningssystemet släcker den elektriska ljusbågen som bildas under avbrott. Denna process isolerar den påverkade kretsen och hjälper till att begränsa skador på transformatorer, transmissionsledningar, samlingsskenor och annan ansluten utrustning.

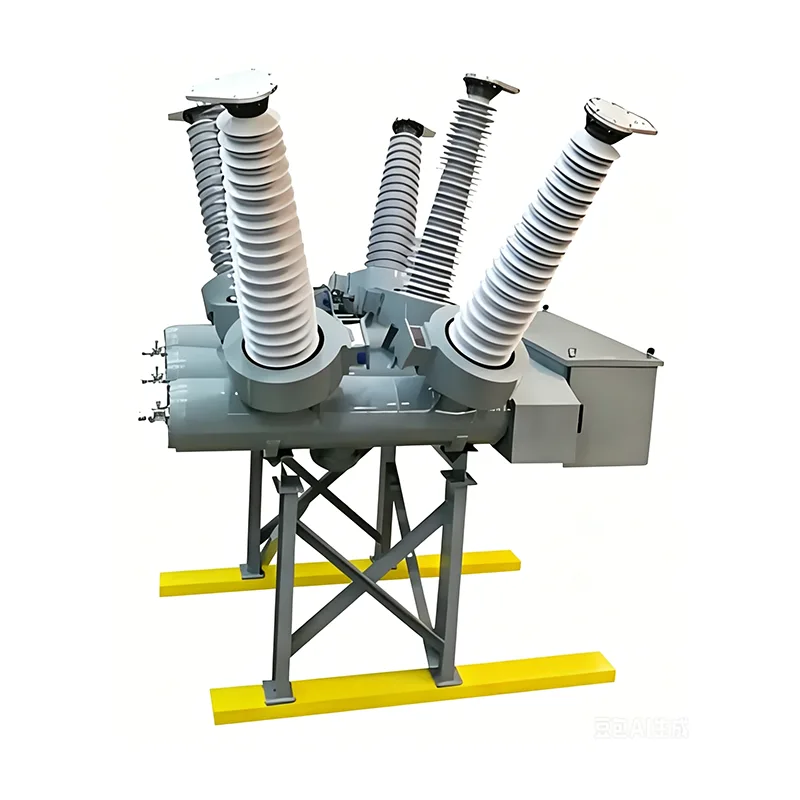

Huixings utvalda lösning använder enSF₆-gasbrytare för dödtank. I en dödtankskonstruktion är brytarenheten inrymd i ett jordat metallhölje. SF₆-gas fungerar som det isolerande och ljusbågsdämpande mediet i den specificerade produktdesignen.
För elbolag och industritekniska projekt är det viktigt att välja rätt strömbrytare för att uppnå ett pålitligt felskydd, driftsflexibilitet och koordinerad prestanda för det elektriska systemet.
Lär dig mer om Huixings högspänningsbrytare och dess tillgängliga tekniska konfigurationer.
Driftsprocessen kombinerar elektriska skyddssignaler, ett mekaniskt drivsystem och en ljusbågssläckningsmekanism. Varje del måste reagera korrekt för att säkerställa att strömbrytaren bryter strömmen på ett säkert sätt.
Under normal drift förblir strömbrytarens kontakter stängda, vilket tillåter ström att flyta genom kretsen. Utrustningen måste bära sin specificerade märkström utan att överskrida tillämpliga temperaturhöjningar och driftsgränser.
Skyddsreläer övervakar elektriska parametrar som ström och spänning. När en kortslutning eller annat onormalt tillstånd uppfyller de konfigurerade skyddskriterierna, skickar reläet en utlösningssignal till strömbrytarens styrmekanism.
Efter att ha mottagit utlösningskommandot separerar manövermekanismen kontakterna. En elektrisk ljusbåge bildas mellan dem eftersom ström fortsätter genom det joniserade mediet under en kort period. Strömbrytarens brytare måste kontrollera och släcka denna ljusbåge effektivt.
Huixings produkt använder en dubbelbågssläckande metod som kombinerar självenergi och principer av puffertyp. Under högre kortslutningsströmförhållanden hjälper ljusbågsgenererad värme till att expandera SF₆-gasen och skapa ett gasflöde med hög hastighet. Under lägre felströmsförhållanden genererar mekanisk kompression en riktad gasstråle för att kyla bågområdet.
När väl ljusbågen har släckts måste gapet mellan kontakterna återställa tillräcklig dielektrisk styrka för att motstå den transienta återhämtningsspänningen. Detta hjälper till att förhindra att ljusbågen tänds igen och stödjer framgångsrik felisolering.
För överförings- och transformationsprojekt utomhus påverkar effektbrytarens prestanda systemsäkerhet, underhållsplanering och långsiktiga driftskostnader. De främsta fördelarna med en lämpligt specificerad dödtank SF₆-strömbrytare inkluderar följande.
Dessa fördelar beror på korrekt konstruktion, installation, idrifttagning och underhåll. En strömbrytare bör alltid väljas enligt den faktiska nätverksstudien och tillämpliga projektstandarder snarare än enbart allmänna produktbeskrivningar.
Högspänningsbrytare används överallt där elektriska nätverk kräver kontrollerad omkoppling och tillförlitligt avbrott av felströmmar. Huixings dödtanks SF₆-modeller är främst avsedda för utomhustransformatorstationer och kraftöverförings- och transformationsprojekt.
Transformatorstationer använder strömbrytare för att styra inkommande och utgående matare, transformatorkretsar och samlingsskenesektioner. De hjälper till att isolera fel samtidigt som de tillåter opåverkade delar av nätverket att förbli i drift när skydds- och växlingsschemat tillåter.
Stora industrianläggningar och industriparker kan kräva högspänningsanslutningar för att stödja produktionsutrustning, stora motorer och distributionstransformatorer. Korrekt klassade strömbrytare ger ett viktigt skyddslager för dessa elektriska installationer.
Sol- och vindkraftsprojekt kräver omkopplings- och skyddsutrustning mellan produktionsanläggningar, kollektorsystem, transformatorer och nätanslutningspunkten. Val av strömbrytare måste ta hänsyn till projektets spänningsnivå, felströmsbidrag, skyddskoordinering och driftsförhållanden.
När kraftverk utökar transformatorstationer eller ersätter åldrande utrustning måste nya strömbrytare vara kompatibla med det befintliga nätverkets elektriska märkdata, fysiska layout, styrkretsar och skyddsschema.
För varje applikation bör ingenjörer verifiera om den valda modellen uppfyller projektets felnivå, isoleringskrav, kopplingsuppgifter och miljöförhållanden.
Elingenjörer bör bedöma mer än märkspänningen när de jämför högspänningsbrytare. Brytkapacitet, kontinuerlig ström, isoleringsmotståndsnivåer, drifttider, mekanisk uthållighet och kontrollkrav påverkar alla lämpligheten.
| Teknisk parameter | Huixing produktinformation | Varför det spelar roll |
|---|---|---|
| Märkspänningsområde | 40,5–245 kV | Måste matcha systemets spänningsklass och krav på isoleringskoordination. |
| Märkströmsområde | 1 600–4 000 A, beroende på modell | Bestämmer den specificerade kontinuerliga strömförande förmågan. |
| Nominell kortslutningsbrytström | 25–63 kA, beroende på modell | Måste vara tillräckligt för den potentiella kortslutningsströmmen vid installationspunkten. |
| Nominell frekvens | 50/60 Hz | Måste motsvara kraftsystemets frekvens. |
| Effekt-frekvens tål spänning | Modellberoende; publicerade värden inkluderar 140 kV och högre nivåer | Stöder utvärdering av isoleringsprestanda under specificerade testförhållanden. |
| Blixtimpulser tål spänning | Modellberoende; publicerade värden sträcker sig från 325 kV till 1 050 kV | Indikerar den specificerade förmågan hos isoleringssystemet att motstå impulsöverspänningar. |
| Mekanisk uthållighet | 6 000 driftcykler listade | Hjälper till att bedöma den mekaniska livslängden under de definierade testförhållandena. |
| Öppettid | 30 ms eller mindre, som publicerat | Påverkar skydd och växlingsprestanda inom hela avbrottssekvensen. |
| Paustid | 60 ms eller mindre, som publicerat | Indikerar den tid som krävs för att avbryta strömmen under de angivna förhållandena. |
| Tillämpliga standarder | GB/T 1984 och IEC 62271-100 är listade | Ger ett underlag för granskning av produkttestning och efterlevnadskrav. |
Viktig valnotering:Värdena ovan sammanfattar produktsidan och är inte ett komplett betygsschema för modell för modell. Individuella klassificeringar varierar beroende på spänningsklass och konfiguration. Köpare bör begära det senaste tekniska databladet och bekräfta alla nödvändiga värden för den exakta modellen innan de godkänner ett köp.
Att välja en högspänningsbrytare kräver samordning mellan det elektriska konstruktionsteamet, utrustningsleverantören, projektentreprenören och driftverktyget. Följande checklista ger en praktisk utgångspunkt.
Huixing erbjuder produktkonfigurationer för olika spännings- och strömkrav, med anpassning tillgänglig för vissa projektförhållanden. Ingenjörer bör lämna in nätverksspecifikationerna och projektkraven för att säkerställa att den föreslagna strömbrytaren matchar den faktiska tillämpningen.
Även en väldesignad strömbrytare kräver ett lämpligt inspektions- och underhållsprogram. Frekvensen och omfattningen av underhållet bör följa tillverkarens instruktioner, tillämpliga föreskrifter, drifthistorik och riskbedömning på plats.
Viktiga underhållsaktiviteter kan inkludera:
SF₆ är en potent växthusgas. Gashantering, förebyggande av läckage, återvinning och kassering bör följa tillämpliga miljöbestämmelser och tillverkarens förfaranden. Allt underhåll som involverar högspänningsutrustning eller trycksatt gas måste utföras av kvalificerad personal med godkända säkerhetsprocedurer.
En proaktiv underhållsstrategi hjälper till att identifiera utvecklingsproblem innan de påverkar utrustningens tillgänglighet och stödjer en mer förutsägbar livscykelplanering.
Dess huvudsakliga funktion är att koppla om elektriska kretsar och bryta felströmmar när det krävs av skyddssystemet. Det hjälper till att isolera fel och skydda ansluten utrustning från konsekvenserna av onormala elektriska förhållanden.
Huixing listar märkspänningsalternativ från 40,5 kV till 245 kV för sin portfölj av dödtanks SF₆-gasbrytare. De exakta betygen och tillhörande tekniska parametrar beror på den valda modellen.
SF₆ har starka dielektriska och bågsläckande egenskaper, vilket gör den lämplig för vissa högspänningsavbrottskonstruktioner. Eftersom det också är en potent växthusgas är effektiv tätning, läckageövervakning, återvinning och ansvarsfull hantering viktigt.
Märkström avser den ström som strömbrytaren är konstruerad för att bära kontinuerligt under specificerade förhållanden. Nominell kortslutningsbrytström hänvisar till den felströmsnivå som den är konstruerad för att avbryta under definierade testförhållanden. Båda klassificeringarna måste uppfylla systemets krav.
Använd den potentiella kortslutningsströmmen som beräknats för installationspunkten och verifiera sedan den erforderliga klassificeringen och tillämpliga systemförhållanden med det elektriska konstruktionsteamet. Den valda brytkapaciteten måste vara tillräcklig för nätverksfelnivån och specificerade kopplingsuppgifter.
Huixing indikerar att skräddarsydd produktion är tillgänglig för vissa tekniska krav, inklusive speciella elektriska parametrar och utmanande miljöförhållanden. Ange erforderlig spänning, ström, brytkapacitet, platsförhållanden och projektdokumentation för att bekräfta genomförbarheten.
Huixings produktsida listar GB/T 1984 och IEC 62271-100. Köpare bör bekräfta tillämplig utgåva, obligatorisk typtestdokumentation, lokala bestämmelser och eventuella ytterligare projektspecifika standarder innan de gör en beställning.
En högspänningsbrytare är en kritisk komponent i kraftöverförings- och distributionssystem, som stöder normala kopplingsoperationer och snabba felavbrott. Vid val av utrustning bör ingenjörer utvärdera märkspänning, kontinuerlig ström, kortslutningsbrytningskapacitet, isoleringsmotståndsnivåer, driftsprestanda, miljöförhållanden och underhållskrav som en integrerad uppsättning kriterier. Huixings portfölj av dödtanks SF₆-gasbrytare, som täcker 40,5–245 kV spänningsklasser och inkluderar dubbelbågsdämpningsteknik, ger alternativ för utomhustransformatorstationer, industriella kraftsystem, förnybara energianslutningar och överföringsnätverk. För att identifiera lämplig konfiguration för din applikation, utforska Huixings lösningar för högspänningskretsbrytare ochkontakta ossför att diskutera dina tekniska specifikationer, begära modellspecifik dokumentation och få en offert anpassad för ditt elprojekt.
