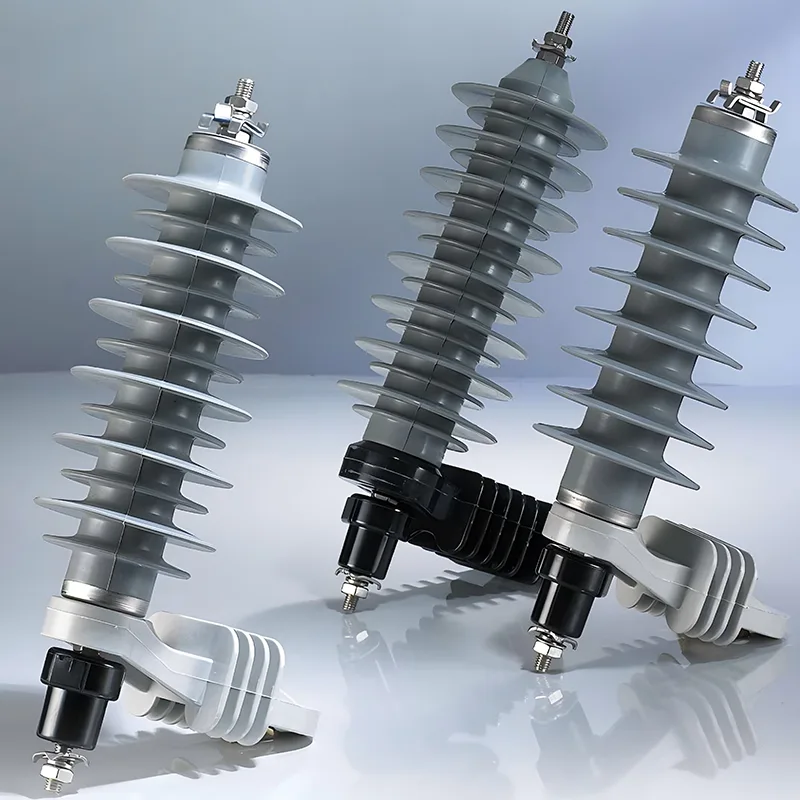

HuixingförnödenheterÖverspänningsavledare för mellanspänningdesignad för 10–35 kV kraftdistributionssystem, som hjälper till att skydda transformatorer, ställverk, kabelavslutningar, luftledningar och transformatorstationsutrustning från skadliga transienta överspänningar. Med en spaltfri zinkoxiddesign ger dessa avledare snabb överspänningsdämpning, pålitlig utomhusprestanda och minskade underhållskrav för krävande bruks- och industriapplikationer.
Mellanspänningsnätverk möter transienta överspänningar orsakade av blixtnedslag och växlingsoperationer. Om dessa överspänningar inte kontrolleras kan de belasta isoleringen, skada elektrisk utrustning, avbryta strömförsörjningen och öka underhållskostnaderna. Överspänningsavledare för medelspänning tillhandahåller en dedikerad väg för överspänningsenergi samtidigt som de bibehåller högt motstånd under normala driftsförhållanden. Huixing erbjuder lösningar för 10–35 kV galler, med hjälp av gapfri zinkoxidteknologi och silikongummikomposit- eller porslinshöljen. Deras tillämpning omfattar överliggande distributionsledningar, transformatorer, ställverk, transformatorstationer, kabelövergångar och utomhusdistributionsutrustning. Att välja rätt märkspänning, MCOV, urladdningskapacitet, installationsplats och miljödesign är avgörande för ett pålitligt överspänningsskydd.
Innehållsförteckning
- Vad är medelspänningsöverspänningsavledare?
- Hur fungerar överspänningsavledare för mellanspänning?
- Var används överspänningsavledare för mellanspänning?
- Vilka är de viktigaste prestationsfördelarna?
- Hur ska du välja rätt överspänningsavledare?
- Förstå tekniska specifikationer
- Överväganden vid installation och underhåll
- Vanliga frågor
- Slutsats
Vad är medelspänningsöverspänningsavledare?
Överspänningsavledare för mellanspänning är elektriska skyddsanordningar installerade i mellanspänningsdistributionsnät för att begränsa transienta överspänningar. De är särskilt viktiga i 10–35 kV-system, där blixtimpulser och växlingshändelser kan generera spänningsnivåer betydligt över normala driftsförhållanden.
Det grundläggande syftet med en överspänningsavledare är att förhindra överdriven transientspänning från att nå känslig elektrisk utrustning. Under normal systemspänning förblir avledaren högresistiv och tillåter endast en liten läckström. När en överspänning inträffar, minskar dess olinjära zinkoxidelement snabbt sitt motstånd och leder överspänningsströmmen mot marken.
Denna funktionsprincip tillåter avledaren att fungera som en skyddande barriär mellan det elektriska nätverket och värdefull utrustning. Korrekt samordnat skydd kan hjälpa till att minska isoleringsspänningar, utrustningsfel, oplanerade avbrott och tillhörande underhållskostnader.
Hur fungerar överspänningsavledare för mellanspänning?
Moderna spaltlösa avledare använder vanligtvis metalloxidvaristorteknologi baserad på zinkoxid. De olinjära elektriska egenskaperna hos zinkoxid gör att enheten reagerar olika beroende på den applicerade spänningen.
- Normal drift:Avledaren arbetar med systemets normala spänning samtidigt som den upprätthåller en mycket låg läckström.
- Ökningsförekomst:Ett blixtnedslag eller omkoppling ger en snabb transient överspänning.
- Snabb ledning:Zinkoxidelementen blir mycket ledande när spänningen stiger.
- Energiurladdning:Överskott av överspänningsenergi avleds säkert genom avledarens jordningsbana.
- Spänningsåtervinning:Efter att transienten försvinner återgår avledaren till sitt högresistansdriftstillstånd.
Frånvaron av ett konventionellt seriegap eliminerar också vissa gap-relaterade åldrings- och isoleringsproblem. Detta gör den gapfria konfigurationen särskilt lämplig för kontinuerligt skydd i moderna distributionssystem.
Var används överspänningsavledare för mellanspänning?
Överspänningsskydd för mellanspänning kan användas på flera punkter i ett distributionsnätverk. Den korrekta platsen beror på nätverkskonfigurationen, utrustningens isoleringsnivå, exponering för blixtnedslag och förväntade övergående förhållanden.
Overhead distributionsledningar
Avledare kan installeras på stamledningar, grenledningar och ledningshörn i 10–35 kV luftnät. Dessa platser är särskilt utsatta för blixtaktivitet och atmosfäriska förhållanden. Överspänningsskydd hjälper till att begränsa övergående stress på ledningsisolering och ansluten utrustning.
Distributionstransformatorer och ställverk
Att installera avledare nära mellanspänningstransformatorer, ställverk och annan kritisk utrustning hjälper till att förhindra överspänning från att nå deras isoleringssystem. Detta är särskilt viktigt där dyr utrustning utgör en stor del av nätverksinvesteringen.
Transformatorstationer
Transformatorstationstillämpningar kan inkludera samlingsskenesektioner, instrumenttransformatorkretsar, utrustning för reaktiv effektkompensation och andra mellanspänningsinstallationer. Samordnat överspänningsskydd hjälper till att förbättra den övergripande isoleringsskyddsstrategin.
Kabel-till-overhead-övergångar
Platser där jordkablar ansluter till luftledningar kan uppleva olika transienta förhållanden. Överspänningsavledare kan placeras vid dessa övergångspunkter för att minska spänningsspänningen som överförs till kabelsystem och ansluten utrustning.
Utomhusdistributionsutrustning
Elektrisk utrustning utomhus måste tåla fukt, föroreningar, temperaturvariationer och andra miljöpåfrestningar. Arresterhöljen tillverkade av lämpliga silikongummikompositer eller porslin kan ge det mekaniska och miljöskydd som krävs för användning utomhus.
Vilka är de viktigaste prestationsfördelarna?
En korrekt konstruerad avledare bör ge mer än grundläggande överspänningsavledning. Dess konstruktion, elektriska egenskaper, miljöbeständighet och underhållskrav påverkar alla långsiktiga prestanda.
- Snabbt övergående svar:Zinkoxidteknik möjliggör snabb respons på onormala spänningsförhållanden.
- Effektiv energiurladdning:Avledaren leder bort överdriven överspänningsenergi från skyddad utrustning.
- Lågt läckage under normal drift:De olinjära egenskaperna bibehåller hög resistans under normal systemspänning.
- Vädermotstånd:Lämpliga husmaterial hjälper avledaren att motstå utomhusfuktighet och föroreningar.
- Låga underhållskrav:Den relativt enkla spaltfria strukturen stöder rutinmässig visuell inspektion snarare än komplext dagligt underhåll.
- Flexibel applikation:Olika märkspänningskonfigurationer kan stödja ett brett utbud av mellanspänningsnätverk.
- Förbättrat utrustningsskydd:Överspänningsbegränsning hjälper till att minska elektrisk belastning på transformatorer, ställverk, kablar och isoleringssystem.
Hur ska du välja rätt överspänningsavledare?
Att välja en avledare bör baseras på de faktiska elektriska och miljömässiga förhållandena snarare än enbart märkspänning. Ingenjörer och inköpsteam bör granska flera parametrar innan de väljer en modell.
- Systemspänning:Bekräfta nätverkets nominella och maximala driftspänning.
- MCOV:Välj en maximal kontinuerlig driftspänning som är lämplig för systemet och jordningsarrangemanget.
- Överspänningsexponering:Tänk på blixtaktivitet, exponering för luftledning, växlingshändelser och nätverkskonfiguration.
- Urladdningsförmåga:Kontrollera blixtimpuls- och kopplingsimpulsegenskaperna mot den förväntade applikationen.
- Material i höljet:Överväg silikongummikomposit eller porslin enligt mekaniska och miljömässiga krav.
- Installationsmiljö:Utvärdera luftfuktighet, föroreningar, höjd, temperatur och utomhusexponering.
- Samordning med utrustning:Se till att avledarens skyddsegenskaper är samordnade med isoleringsnivåerna för nedströmsutrustning.
För upphandlingsprojekt är det också användbart att bekräfta tekniska ritningar, tillämpliga standarder, inspektionskrav, förpackning, leveransvillkor och anpassningsmöjligheter medtillverkare av elektrisk utrustninginnan du gör en beställning.
Förstå tekniska specifikationer
Tekniska specifikationer ger den information som krävs för att matcha en avledare med ett visst mellanspänningsnät. Huixings produktsortiment inkluderar YH5W-modeller som täcker olika märkspänningsnivåer, med motsvarande MCOV- och impulsströmparametrar.
| MOA typ | Märkspänning (kV) | MCOV (kV) | 1/10 μs brant ström (kA) | 8/20 μs Blixtström (kA) | 30/60 μs omkopplingsström (kA) |
|---|---|---|---|---|---|
| YH5W-3 | 3 | 2.55 | 11.3 | 9 | 8.90 |
| YH5W-6 | 6 | 5.10 | 22.6 | 18 | 16.8 |
| YH5W-10 | 10 | 8.40 | 36.0 | 30 | 26.4 |
| YH5W-15 | 15 | 12.7 | 51.0 | 45 | 38.5 |
| YH5W-24 | 24 | 19.5 | 82.0 | 72 | 62.6 |
| YH5W-30 | 30 | 24.4 | 102 | 90 | 79.0 |
| YH5W-33 | 33 | 27.5 | 112 | 99 | 86.7 |
Hela produktsortimentet sträcker sig över ytterligare spänningsnivåer, inklusive modellerna 36kV, 39kV, 42kV, 45kV, 48kV, 51kV, 54kV, 60kV, 66kV och 69kV. Lämplig konfiguration bör alltid bestämmas utifrån de faktiska systemkraven och tekniska specifikationer.
Överväganden vid installation och underhåll
Även en tekniskt kapabel avledare kräver lämplig installation för att uppnå ett effektivt skydd. Anslutningen mellan avledaren, skyddad utrustning och jordningssystem bör utformas för att minimera onödig ledningslängd och impedans under en snabb transient händelse.
Rutinunderhåll bör innefatta visuell inspektion och verifiering av installationens skick. Särskild uppmärksamhet bör ägnas åt:
- Husets skick och tecken på mekanisk skada.
- Anslutning och jordningsintegritet.
- Bevis på kontaminering eller onormal miljöexponering.
- Tecken på överhettning eller onormal urladdningsaktivitet.
- Kompatibilitet mellan avledarens klassificering och den faktiska systemspänningen.
För utomhusinstallationer bör miljöförhållanden beaktas under hela produktens livslängd. Korrekt installation, jordning, inspektion och utbytesprocedurer är viktiga delar av en effektiv överspänningsskyddsstrategi.
Vanliga frågor
Vilka spänningssystem är medelspänningsöverspänningsavledare konstruerade för?
Huixing tillhandahåller medelspänningsöverspänningsavledare för 10–35 kV kraftdistributionstillämpningar, med flera YH5W-konfigurationer tillgängliga för olika elektriska krav.
Vilken är huvudfunktionen hos en överspänningsavledare?
En överspänningsavledare begränsar transient överspänning orsakad av händelser som blixtnedslag och växlingsoperationer. Den avleder överdriven överspänningsenergi genom en kontrollerad urladdningsbana för att skydda elektrisk utrustning och isolering.
Varför används zinkoxid i moderna överspänningsavledare?
Zinkoxid har starkt olinjära spännings-strömegenskaper. Den kan bibehålla relativt hög resistans under normal drift samtidigt som den blir mycket ledande under en överspänningshändelse, vilket möjliggör snabb överspänningsbegränsning utan att förlita sig på ett traditionellt seriegap.
Var ska en mellanspänningsavledare installeras?
Typiska platser inkluderar överliggande distributionsledningar, transformatorterminaler, ställverk, transformatorstationer, kabel-till-luftledning och distributionsutrustning utomhus. Den slutliga installationspunkten bör bestämmas enligt systemskyddets design.
Vad bör köpare kontrollera innan de beställer?
Köpare bör verifiera systemspänning, MCOV, impulsströmkrav, jordarrangemang, husmaterial, miljöförhållanden, tillämpliga tekniska standarder, installationsmått, inspektionskrav och projektspecifik dokumentation.
Slutsats
Överspänningsavledare för mellanspänning spelar en viktig roll för att skydda 10–35 kV distributionsinfrastruktur mot transienta överspänningar från blixtnedslag och växlingsoperationer. Gapless zinkoxidteknologi, lämpligt MCOV-val, lämpliga höljesmaterial och korrekt installation kan samverka för att förbättra utrustningsskyddet och nätverkets tillförlitlighet. Huixing tillhandahåller flera avledarekonfigurationer för distributionsledningar, transformatorstationer, transformatorer, ställverk, kabelanslutningar och elektrisk utrustning utomhus. Om du planerar ett nytt distributionsprojekt eller byter ut befintlig överspänningsskyddsutrustning,kontakta ossför att diskutera din spänningsnivå, tekniska krav, applikationsmiljö och anpassade upphandlingsbehov med Huixing-teamet.
