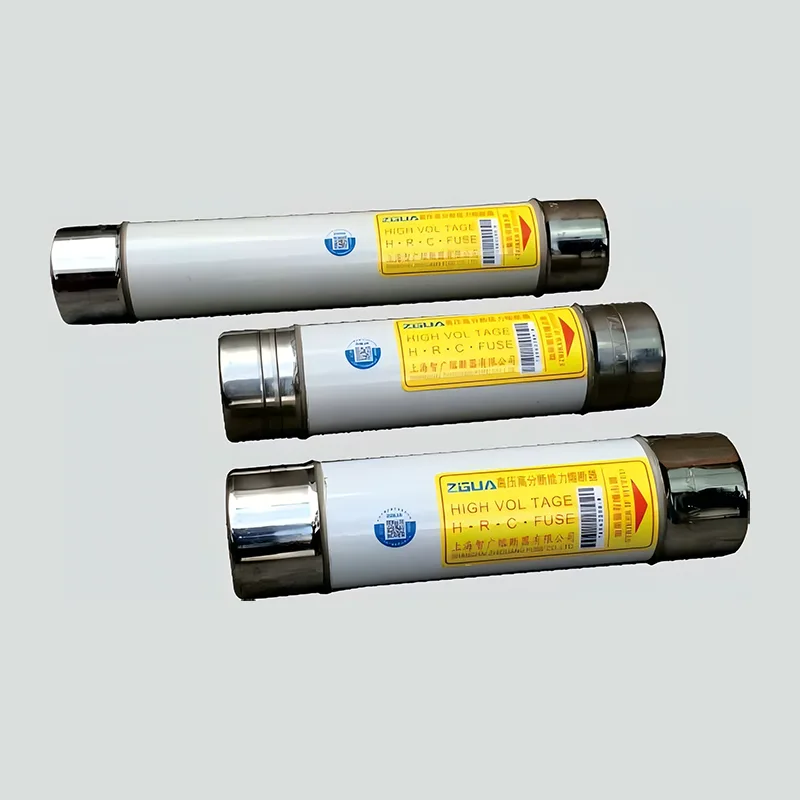

Högspänningsgränsströmsäkring för oljesänkta transformatorer

Högspänningsgränsströmsäkring för oljesänkta transformatorer är kärnskyddskomponenter som används i 10kV–40,5kV mellanspänningsdistributionsnät. Med överlägsen oljenedsänkningskompatibilitet och strömbegränsande brytkapacitet på millisekundnivå är de väsentlig utrustning för att säkerställa säker drift av oljenedsänkta transformatorer. Nedan finns en detaljerad översikt över deras viktigaste tillämpningsscenarier och framträdande prestandafördelar, som lyfter fram deras tekniska styrkor och praktiska värde i modern kraftinfrastrukturkonstruktion.

Viktiga applikationsscenarier

Skräddarsydda för att passa de unika driftsförhållandena för oljenedsänkta transformatorer, är dessa professionella skyddssäkringar allmänt applicerade inom flera kraftsystemområden:

Huvudskydd för padmonterade transformatorer och transformatorstationer i amerikansk stil

They act as main high-voltage side protection for American-style pad-mounted transformers and unit substations. Available with busbar connection or dry barrel plug-in designs, they can be directly installed inside transformer oil tanks. Byggda med tätningsstrukturer i tre lager som är optimerade för oljefyllda miljöer, uppnår de enastående tätningsprestanda och blockerar fuktinträngning som skulle försämra isoleringsegenskaperna. De skyddar huvudsakligen transformatorer mot interna lindningskortslutningar, isolationsbrott och kortslutningsfel på sekundärsidan, och förhindrar effektivt transformatorutbränning eller explosion orsakad av överhettning och elektrodynamisk stress.

Skydd för utomhusstolpar monterade oljesänkta transformatorer

I stads- och landsbygdsdistributionsnät är dessa säkringar monterade på högspänningssidan av utomhusstolpar monterade oljesänkta transformatorer. Används i kombination med lastbrytare, utgör de en ekonomisk och högeffektiv skyddslösning. De tål svåra utomhusmiljöer inklusive saltstänk, sandstormar och drastiska temperaturfluktuationer, och isolerar fel snabbt för att stoppa felutbredning i hela elnätet, vilket säkerställer en stabil strömförsörjning för bostads- och industrianvändare.

Transformatorskydd för kraftverk för förnybar energi

I kollektorkretsar för vindkraftsparker och solcellsanläggningar erbjuder dessa säkringar tillförlitligt skydd för nätanslutna oljesänkta transformatorer. Variabel och intermittent uteffekt från förnybara energikällor tenderar att generera instabil magnetiseringsström för transformatorn. Dessa säkringar kan exakt skilja normal inkopplingsström från felström för att undvika falsk utlösning, garantera noggrann spänningsmätning och stabilt reläskydd och säkerställa säker nätanslutning av förnybar energi.

Skydd för oljenedsänkta transformatorer i industriella distributionssystem

Dessa säkringar, som vanligtvis används i högspänningsdistributionssystem för stål-, kemi-, cement- och andra industrianläggningar, anpassar sig till krävande och komplexa industriella belastningar och ger tillförlitligt överbelastnings- och kortslutningsskydd för oljenedsänkta transformatorer. Deras kompakta layout passar bra i trånga industriella kraftdistributionsrum, och plug-in-strukturen möjliggör snabba byten, minskar underhållstiden avsevärt och minimerar produktionsavbrott.

Distinkta prestandafördelar

Överlägsen oljesänkningsanpassningsförmåga och pålitlig tätningsprestanda

Dessa säkringar är specialbyggda för oljefyllda driftsmiljöer. Skarvarna mellan ändkapslar och säkringsrör har en dubbel tätningsdesign med gummipackningar och oljebeständiga lim, vilket effektivt förhindrar transformatoroljeläckage och extern fuktinfiltration. Vissa högspecifika modeller använder en plug-in-struktur med torr fatbas, med säkringselement placerade i torra fat isolerade från transformatorolja. Denna struktur upprätthåller en stabil inre oljesystemsäkerhet, tillåter byte av säkringar utan att tömma transformatorolja och minskar effektivt de dagliga underhållskostnaderna.

Strömbegränsning på millisekundnivå och snabb felisolering

Utrustad med utmärkta strömbegränsande egenskaper, kan High Voltage Limit Current Fuse för oljesänkta transformatorer slutföra felavbrott inom 3 till 6 millisekunder, mycket snabbare än vanliga strömbrytare som vanligtvis tar tiotals millisekunder. De begränsar stigande kortslutningsström effektivt med ett strömbegränsningsförhållande under 0,35, vilket minskar elektrodynamiska stötar och termiska skador på utrustningen, för att fullt ut skydda transformatorlindningar och isoleringssystem och minska kostnader för felreparation. Dessutom kan deras exakta inversa tidsströmkarakteristika (tolerans inom ±10%) mycket väl uthärda normal transformatormagnetiseringsström och undvika oönskad utlösning.

Pålitlig ljusbågssläckning och hög säkerhetskoefficient

Konstruerade med kvartssandfyllda förseglade porslinsrör, kan säkringarna snabbt kyla och släcka elektriska ljusbågar som genereras under smältning, vilket undviker bågåterslag och transient överspänning. Säkringsrören är gjorda av högtemperaturbeständigt och höghållfast aluminiumoxidporslin, med en avbrottskapacitet som överstiger 1000MVA. De säkerställer stabila felkretsbrytningar och avvärjer faror som fas-till-fas kortslutning och utrustningsexplosion, och uppfyller helt strikta säkerhetskriterier för oljenedsänkt elektrisk utrustning.

Kompakt layout, enkel installation och bekvämt underhåll

Säkringarna är lätta och utrymmesbesparande och passar olika installationsutrymmen, särskilt utrymmesbegränsade enheter som amerikansk stil monterade transformatorer. Plug-in-designen möjliggör byte av säkringar utan komplexa verktyg; en enskild arbetare kan avsluta hela arbetet utanför transformatortanken inom 5 till 10 minuter, vilket avsevärt förkortar underhållscyklerna och varaktigheten av strömavbrottet. Utrustade med enhetliga standardgränssnitt, de åtnjuter stark kompatibilitet med lastbrytare, ringhuvudenheter och annan kraftutrustning, vilket förenklar teknisk design och fältkonstruktionsarbete.

Hög kostnadseffektivitet och låg kostnad för hela livscykeln

Jämfört med högspänningsbrytare kräver dessa högspänningsgränsströmsäkringar för oljesänkta transformatorer mycket lägre initial investering och kostar bara 1/5 till 1/10 av strömbrytarna. Featuring simple structures without intricate mechanical operating components, they barely need routine maintenance. Med lång livslängd och låg felfrekvens bildar de ett mycket kostnadseffektivt skyddssystem när de matchas med lastbrytare, vilket gör dem idealiska för storskalig marknadsföring i distributionsnätverk. Snabb felisolering minskar också omfattningen och varaktigheten av avbrott, vilket förbättrar den övergripande tillförlitligheten av elnätet och minskar indirekta ekonomiska förluster.
