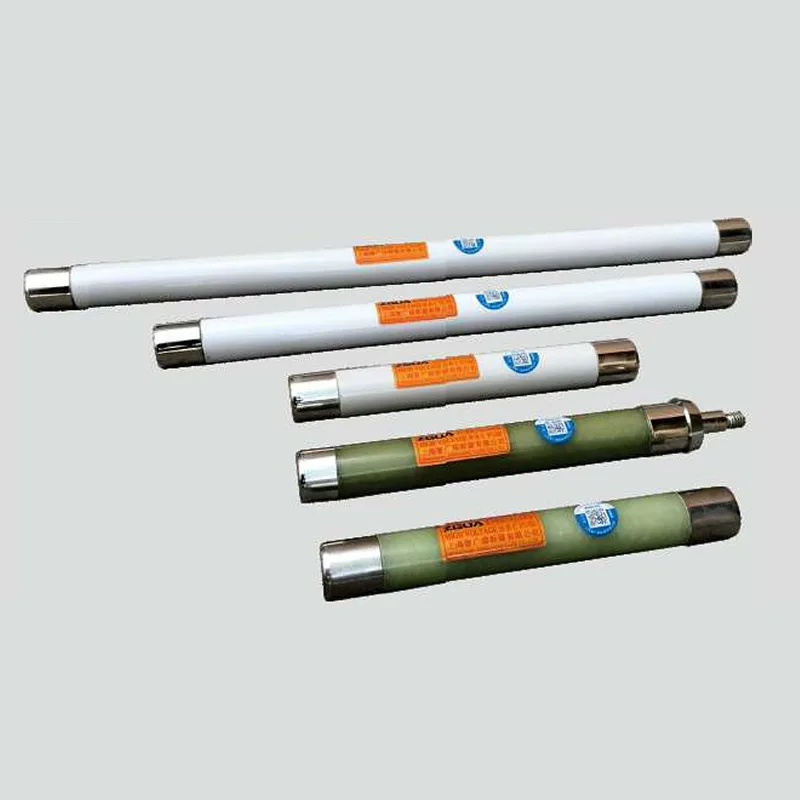

Högspänningsgräns-strömsäkring för instrumenttransformatorskydd

Högspänningsgräns-strömsäkring för instrument Transformatorskydd är kärnskyddskomponenter för spänningstransformatorer (PT) i kraftsystem. Med exakt skyddsprestanda och pålitlig brytkapacitet används de i stor utsträckning i elnät upp till 66kV, och fungerar som väsentlig utrustning för att säkerställa säker drift av spänningstransformatorer och stabil nätprestanda. Nedan är deras huvudsakliga tillämpningsscenarier och enastående prestandafördelar, som fullt ut återspeglar deras tekniska styrkor och praktiska värde i modern kraftinfrastruktur.

Viktiga distributionsscenarier

Dessa professionella skyddsanordningar är utvecklade för att möta de unika skyddskraven för spänningstransformatorer i olika kraftsystemapplikationer:

Primärt sidoskydd för PTs i mellan- och lågspänningsnät

De används oftast för primärsidaskydd av spänningstransformatorer i elnät upp till 66kV, speciellt 10kV och 35kV system. När interna fel uppstår i PT:er såsom kortslutningar mellan svängar, kortslutningar mellan skikten och isolationsbrott, går dessa säkringar snabbt för att koppla bort kretsarna. Detta förhindrar PT-skador eller explosioner orsakade av överhettning och kortslutningsfel och förhindrar att fel sprider sig till hela högspänningssystemet. Vanliga modeller inkluderar RN2, RN4 och XRNP, och märkströmmen på 0,5A matchar perfekt driftsparametrarna för spänningstransformatorer.

Skydd för inomhusställverk och mätarskåp

Dessa säkringar är brett installerade i PT-skåp, PT-överspänningsavledare-kombinationsskåp och mätrum i transformatorstationer och kraftdistributionsrum. Dessa säkringar har en plug-in-struktur för enkel installation och byte. Deras kompakta storlek passar bra i trånga skåputrymmen. När de matchas med frånskiljare bildar de kompletta PT-skyddskretsar för att säkerställa säker och stabil drift av effektmätnings- och övervakningssystem.

Skydd för stolpmonterade PT:er och utomhusdistributionsutrustning

Högspänningssäkringar av typ drop-out för spänningstransformatorer används ofta för stolpmonterade PT:er i stads- och landsbygdsdistributionsnät. De kan inte bara skydda spänningstransformatorer, utan även motstå transient överspänning och inkopplingsströmmar orsakade av nätomkoppling eller blixtnedslag, såväl som excitationsstötströmmar inducerade av resonansöverspänning, vilket förhindrar utbränning av PT-lindningar.

Anslutning av förnybar energi och industriella distributionssystem

De är installerade i samlarledningar av vindkrafts- och fotovoltaiska kraftverk samt högspänningsdistributionssystem för industriföretag för att ge stabilt skydd för spänningstransformatorer. De garanterar noggrann spänningsmätning och tillförlitligt reläskydd, och säkerställer stabil nätanslutning av nya energikällor och oavbruten strömförsörjning för industriell produktion.

Distinkta prestandafördelar

Exakt skydd och snabb felisolering

Högspänningsströmbegränsande säkringar för instrumenttransformatorskydd har utmärkt strömbegränsande prestanda och snabb säkringsrespons. De kan åtgärda fel inom 1-5 ms, vilket effektivt begränsar kortslutningsströmstoppar och minskar elektrodynamiska stötar och termiska skador. Utrustade med speciella säkringstrådar såsom nikromtråd, kan de motstå normala transienta inkopplingsströmmar och agera snabbt mot kontinuerlig överström, vilket ger ett noggrant skydd för spänningstransformatorer.

Överlägsen bågsläckningsprestanda och hög driftsäkerhet

Dessa högspänningsgräns-strömsäkringar för instrumenttransformatorskydd använder förseglade kvartssandfyllda porslinsrörstrukturer. Elektriska ljusbågar som genereras under smältningen kan släckas omedelbart av kvartssand för att undvika att bågen återstår och överspänning. Säkringsrören är gjorda av högtemperaturbeständiga och höghållfasta material med stark tryckbeständighet och utmärkt brytkapacitet, med en avbrottskapacitet som överstiger 1000MVA, vilket säkerställer säker och pålitlig kretsbrytning under felförhållanden.

Kompakt struktur, enkel installation och lågt underhåll

Små och lätta, dessa säkringar är lämpliga för olika installationsförhållanden. Plug-in-designen möjliggör ett snabbt byte av säkringar utan professionella verktyg, vilket tillåter en persons drift och avsevärt sparar underhållstid. Standardgränssnitt har hög kompatibilitet med frånskiljare, ställverk och annan kraftutrustning, vilket minskar svårigheten med teknisk design och konstruktion på plats.

Hög kostnadseffektivitet och låg livslängdskostnad

Jämfört med strömbrytare och annan skyddsutrustning har dessa säkringar en enkel struktur utan komplexa mekaniska delar, med låga anskaffningskostnader och nästan noll dagliga underhållskostnader. De har lång livslängd och låg felfrekvens, vilket effektivt sänker de dagliga driftkostnaderna för nätet. Dessutom minskar snabb felisolering förluster av strömavbrott och förbättrar den övergripande strömförsörjningens tillförlitlighet.

Stark kompatibilitet och brett användningsområde

Dessa högspänningsgräns-strömsäkringar för instrumenttransformatorskydd är tillgängliga i olika specifikationer och är kompatibla med olika spänningsnivåer, PT-kapaciteter och driftparametrar för nätet, med märkströmmar från 0,5A till 6,3A. Olika typer inklusive inomhusmodeller som XRNP och utomhusbortfallstyper uppfyller olika installationsbehov på plats, vilket gör dem till en av de mest använda PT-skyddsanordningarna i kraftsystem.
