Transmission Line T-kontakt Fitting

Transmission Line T-anslutningskopplingar är väsentliga grenanslutningskomponenter för luftledningar och transformatorstations samlingsskenor. De används i stor utsträckning för strömshunting och trådgrening i kraftöverföringsprojekt. Med beprövad fältprestanda och standardiserad design levererar de stabila mekaniska egenskaper och utmärkt elektrisk ledningsförmåga för högspänningsnät.

Kärnapplikationsscenarier

Förgrening av luftledning och transformatorstation

Dessa Transmission Line T-kontaktdon används huvudsakligen i luftledningar och transformatorstationer för att koppla av grenkretsar från huvudsamlingsskenor i en T-konfiguration, vilket säkerställer tillförlitliga anslutningar mellan huvudledare och grenledningar. De fungerar som nyckelkomponenter för kraftdistribution i transmissionssystem.

Multi-Type Conductor Kompatibilitet

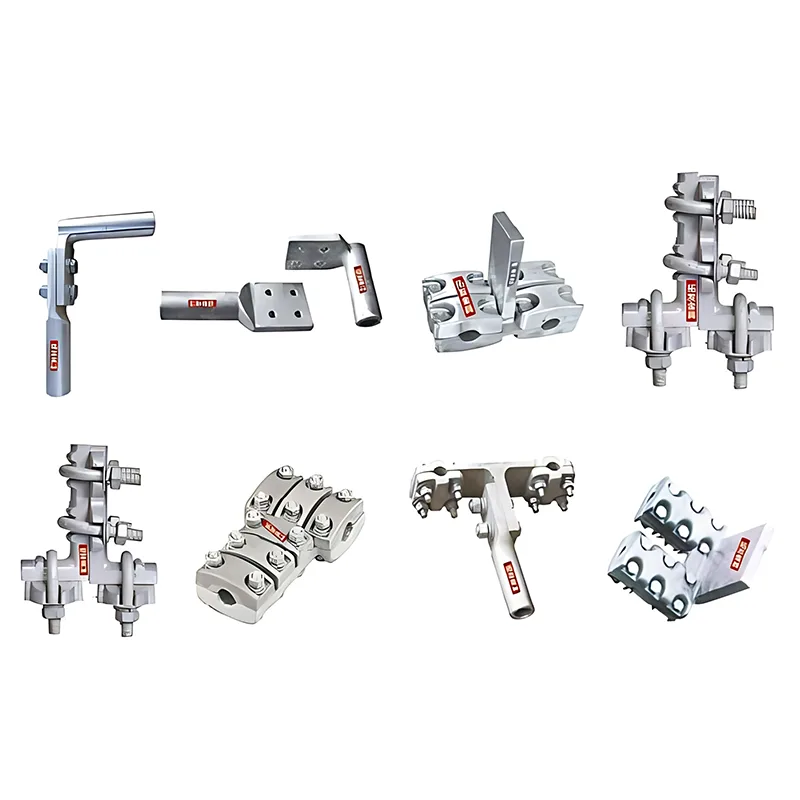

Finns i utförande med bult (L-typ) och kompression (Y-typ) för att passa ett brett spektrum av ledartvärsnitt. För ledare med liten tvärsektion finns parallellspårklämmor med U-typ anslutningar också tillgängliga för att möta olika förgreningskrav.

Högspänningskraftsystemapplikationer

Lämpliga för kraftsystem på 330 kV och högre, de uppfyller helt kraven på grenanslutningar och isolering för högspänningsledningar.

Viktiga fördelar

Hög anslutningssäkerhet

Strikta tekniska krav gäller för ledarens klämkraft: grepphållfastheten ska vara minst 10 % av ledarens specificerade brotthållfasthet. För bultade klämmor för ledare med diametrar över 49 mm ska grepphållfastheten vara minst 3 %, vilket säkerställer en stabil mekanisk anslutning.

Utmärkt elektrisk prestanda

Deras DC-resistans är inte högre än för en lika lång ledare, och temperaturökningen under belastning är lägre än ledarens. Detta minskar effektivt effektförluster och säkerställer effektiv strömöverföring.

Stark högspänningsanpassningsförmåga

För applikationer vid 330 kV och högre uppstår ingen synlig korona vid 1,05 gånger den maximala driftspänningen, vilket uppfyller kraven på isolering och elektriskt fältstabilitet i högspänningsmiljöer.

Tydlig modellidentifikation

Modeller använder standardbokstavskoder (T för T-anslutning, Y för kompressionstyp, L för bultad typ), med siffror som anger den tillämpliga ledarens nominella tvärsnittsarea. Detta möjliggör enkelt val och bred kompatibilitet.

Flexibla installationsmetoder

Både bultade och kompressionsinstallationsalternativ är tillgängliga, vilket möjliggör val baserat på ledarstorlek och platsförhållanden. Anslutningar av U-typ kan användas för ledare med liten tvärsektion, vilket minskar installationssvårigheterna.

Som kritiska grenanslutningsdelar för transmissionsledningar erbjuder denna serie av beslag stabil mekanisk prestanda, överlägsna elektriska parametrar och flexibel installation. Det är en idealisk lösning för T-typ förgrening av luftledningar och transformatorstationssamlingsskenor, vilket på ett tillförlitligt sätt stödjer säker och stabil drift av kraftsystem.
